Добрый день всем датагорцам!

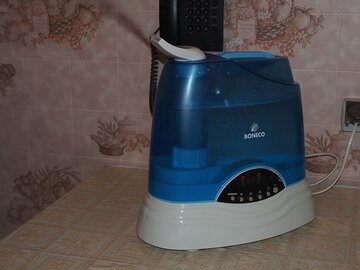

Хочу поделиться небольшим, но очень полезным опытом. Есть у меня увлажнитель - Boneco 7135:




В своё время я не смог удержать свои очумелые ручки, раскрутил его и изучил внутренности:




Раскрутив схему генератора УЗ-частоты (на последнем снимке слева под радиатором), я выяснил, что на эту схему приходит 48В переменного тока со вторички трансформатора, выпрямляется диодным мостом и идёт на транзистор. Схема там примерно такая (эта от другого подобного увлажнителя, в мелочи не вдавался, на первый взгляд похожа):




Это, как мне объяснили, генератор Клаппа на биполярном транзисторе. Первое, что бросилось в глаза - отсутствие сглаживающего конденсатора после диодного моста, C6 на 0,47μF не в счёт - слишком мелкий. Как уже писал выше, туда приходит переменное напряжение 48В, то есть с учётом 1В падения на диодах (1В взял с потолка), напряжение после моста будет около 67 вольт. Купил конденсатор 1000μF Х 100В и обалдел от того, что размерами он как треть схемы - тот ещё бочёнок. Пришлось на выводы ему напаять толстые провода, а сам конденсатор вывести за пределы схемы и разместить в корпусе (фото будет чуть позже). Выводы получились по 5-6см (это, конечно, плохо, но это меньшее зло). На всякий случай, так как (по слухам, сам не проверял) на схеме имеются напряжения около 200В, на всякий случай между корпусом конденсатора и схемой проложил изоляционную прокладку (прозрачная плёнка от дохлого БП АТХ).



Производительность увлажнителя возросла в 1,5 раза! До модернизации она составляла 366 г/ч, после - 529 г/ч. Испытания проводились в один и тот же день по два часа каждое испытание. Честно говоря, эффект превзошёл все мои ожидания, "я в шоке". Заметил побочный эффект - пропало жужжание из "жерла" увлажнителя. Жужжание было совсем негромким, однако отчётливым. Видимо, это были те 100Гц пульсирующего "несглаженного" напряжения после диодного моста. Правда, у меня нет осциллографа и я не могу прикинуть, насколько тяжелей стала работа транзистора (да и что там вообще творится). По косвенным признакам - нагреву корпуса в районе схемы - нагрев транзистора остался таким же. Также по теории должен увеличиться нагрев диодов моста, но мне проверить это сложно.



Не знаю, по каким параметрам оптимизировали схему конструкторы сего девайса, но явно не по производительности устройства. Там есть ещё много претензий к конструктиву - плохое охлаждение транзистора, странный мотор вентилятора (синхронный переменного тока на 48В), жуткие зазоры между крыльчаткой вентилятора и стенками (до свиданья, хороший КПД), сильный нагрев трансформатора (не иначе как экономия на сечении обмоток), да и, собственно, сам трансформаторный БП удивляет.



Я надеюсь, что мой опыт кому-то поможет. Всего одна большая переделка увеличивает в 1,5 раза производительность.

Изменено пользователем Kobold

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После добавки ёмкости возросло напряжение питания схемы, а не просто лучше сгладилось.

Отсюда и прибавка производительности.

НО, насколько полезно это повышенное напряжение для УЗ-излучателя, я сказать не могу.



Если не трудно, померьте постоянное напряжение в штатном режиме и с новым конденсатором, какова разница?



А ваще, поздравляю с победой над железякой!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как же я измерю постоянный ток без конденсатора, если там будет пульсирующий ток 100Гц, а у меня нет мультиметра TrueRMS? Или я сейчас что-то глупое сказал?



Ещё несколько фотографий.



Вот как выглядит конденсатор, который я присобачил:






Вот сама схема генератора УЗ-частоты с напаянным кондёром:




Попозже попытаюсь проверить напряжение на выводах конденсатора.



А вообще спасибо! Удивительно, но это первое моё радиолюбительство, не считая пайки оторванных проводов и замены вздувшихся конденсаторов. Когда этот конденсатор не взорвался в первые секунды, и увлажнитель начал увлажнять - я ужасно обрадовался. Но восторг стали поистине щенячьим, когда я подсчитал цифры производительности и увидел, что она возросла раза этак в полтора :-) Как раз зимой его производительности не хватало.



P.S. Провёл ещё одни испытания длительностью 4,5 часа - производительность получилась 510 г/ч, что, собственно, подтверждает.



Добавлено после раздумий:

Ещё одно фото схемы с другой стороны




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Денис, да нормально померите. Или купите TrueRMS! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На TrueRMS денег жалко, он около 10 тыр стоит, и явно будет не в коня корм.

Изменено пользователем Kobold

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Денис, не всё так страшно. Сейчас выбор ОЧЕНЬ широк.

Пример true RMS за 20 баксов: UNI-T Digital Multimeter manual range true RMS tRMS REL AC/DC frequency multimeter UT890D

Для начальных, домашних целей - самое оно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ты смотри, и правда дешёвый TrueRMS. А я облизывался на UNI-T UT71B, и при взгляде на цену меня душила жаба. Вообще, хочется домой универсальный удобный точный мультиметр, сейчас почитал по интернетам - из относительно недорогих хвалят UT61E, как вам такой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По личному использованию, автоматический выбор пределов мне очень не удобен. На работе у нас есть такой, долго думает, и сразу не сообразишь чего он показывает. Это мое ИМХО. Так что при выборе смотрите, удобно ли вам будет. И цены как правило на такие приборы дороже. Я дома пользуюсь Uni Trend UT70A, мне очень нравится, а цена практически такая же.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...из относительно недорогих хвалят UT61E, как вам такой?
У меня два. Отдельно брал сумочку и USB-интерфейс к компу (по умолчанию идёт в поставке COM).



Но это всё дальше уводит нас от Бонеки! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Внезапно обзавелся цифровым осциллографом. Подскажите, люди добрые, где надо мерять по схеме, что происходит. На выводах мембраны?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость AlexBar

Kobold, чем в итоге закончилась переделка? как пережил увлажнитель очередной сезон?
