Ремонт Насоса БЦ1.1-18-У1.1, подключение двигателя

Рекомендованные сообщения

Гость Perfomances

Добрый вечер! Столкнулся с такой проблемой. Насос долгое время не использовался, электрическая часть рассоединена. Инструкция есть соединил по ней, конденсатор взял на 16 μF (первый попавшийся). Включил в сеть, насос загудел и еле-еле колесо провернулось. Разобрал полностью, выявил что подшипники нужно смазать, но меня больше волнует электрическая часть. Какая емкость конденсатора мне нужна (мощность насоса 720Вт)? какое соединение обмоток? ( там выходит три провода, пробовал замерить сопротивление получил результаты 7 Ом и 3 Ом, если менять местами выводы то тоже такие значения будут). Очень прошу помощи, потому что аппарат хороший и нужен в поливе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здесь _https://rem-5.ru/bc-1,1 лежит паспорт насоса, есть схема и таблица с конденсаторами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

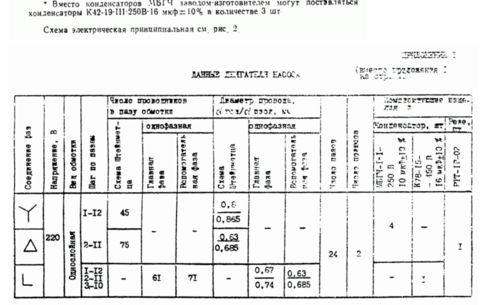

Пара картинок по ссылке Валерия.

Есть нумерация и цвета проводов, разобраться можно.

О конденсаторах - если обмотки включены звездой или треугольником, то С = 40 мкФ (ёмкость набрана из нескольких штук).



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Perfomances
Пара картинок по ссылке Валерия.

Есть нумерация и цвета проводов, разобраться можно.

О конденсаторах - если обмотки включены звездой или треугольником, то С = 40 мкФ (ёмкость набрана из нескольких штук).

спасибо огромное за инфу, просто не все оказалось есть в инструкции)

Да там проводов то не осталось( Единственные 3 провода со статора выходят и то все розовые( Значит как я понял, то у меня подключение звездой. Так, а почему тогда такие бока с сопротивлением обмоток? :smile:

Конденсаторы подключать параллельно все 4 штуки?

Вот, что мне писали по поводу сопротивлений

Один провод общий. Его желательно к нулю сети 220 (можно и к фазе). Провод 3 ома - рабочая обмотка - его к фазе 220. Провод 7 ом - пусковая обмотка, его тоже к фазе, но через конденсатор.



правда ли это? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... правда ли это? :smile:

На схеме в посте Игоря так и нарисовано. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Правда. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Perfomances
Правда. :smile:

Тогда завтра попробую и отпишусь :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Конденсаторы подключать параллельно все 4 штуки?

Да, правильно. При параллельном соединении ёмкость суммируется. Еще обратите внимание на рабочее напряжение конденсаторов. Лучше всегда брать с запасом.

Конденсаторы спец. типа (пусковые, расчитанные на работу на переменке), например К42-19 или МБГЧ1-1 - достаточно брать на напряжение 250 В и более. Замены: К78-17, К78-22, К73-36, К78-25, К75-10.



Ещё можно поставить не 4 х 10 мкФ, а 3 х 16 мкФ. Меньше 40 нежелательно, немного больше можно. (См. паспорт по ссылке.)



Удачного запуска!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Perfomances

Добрый день снова Всем. Итак подключил я как и говорили, обмотка на 3 Ом фаза и ноль; обмотка 7 Ом через конденсаторы к фазе (емкость из 5 МГБЧ 10 МКФ). Двигатель запустился, но не на все свои 3000 оборотов. Через 3-5 сек работы услышал запах горелого и белый дымок. Выключил разобрал вроде обмотки не сгорели. Проверил на сопротивления тоже самое осталось 3 и 7 Ом. Где дальше копать? И еще, можно ли этот двигатель включить в треугольник? Изменится ли что-то?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Perfomances Проверьте обмотки на корпус.. Если звонятся с корпусом мотора, то плохо дело..



Добавлено после раздумий:

Да и вот еще что... 7 ом и 3 ома... Значит между проводами 7 ом и 3 ома Вы должны намерить (7+3)=10 ом ?? Если это не так, то тогда что то в обмотках Вы намерили неправильно.

Изменено пользователем slayer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
