Стабилизатор тока для блока питания

Рекомендованные сообщения

Гость ft899

Есть тема про зарядник.

https://forum.datagor.ru/index.php?showtopi...42&start=42

У человека сгорел зарядник. Он поменял в нем трансформатор на аналогичный. Стабилизатор тока не понадобился, ограничился стабилизированным напряжением.

А тут имеется трансформатор на 1.5 ампера с нужным напряжением. Есть идея сделать стабилизатор тока в паре со стабилизатором напряжения. Схема со стабилизатором напряжения есть, ее нужно дополнить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А уровни стабилизации напряжения и ограничения тока? Регулируемые?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ft899
А уровни стабилизации напряжения и ограничения тока? Регулируемые?

Думаю что лучше регулируемые, но в конечном варианте наверно будет как у автора той темы -фиксированные. Если в коробочку существующую влезет то регуляторы можно оставить.

Изменено пользователем ft899

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Думаю что лучше регулируемые, но в конечном варианте наверно будет как у автора той темы -фиксированные. Если в коробочку существующую влезет то регуляторы можно оставить.

Слишком неконкретные условия. Ответ тоже будет в общем.

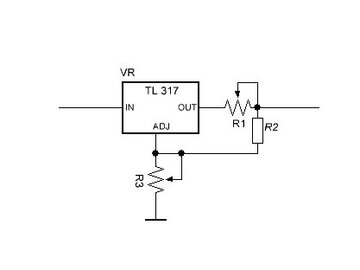

Вот вариант зарядки с ограничением на первом этапе заряда тока резистором R1. При этом его можно будет выставить при изменении величины резистора от 10 до 100 Ом примерно от 100 до 10 мА. Резистором R3 (2.2 кОм) выставляем конечное напряжение содержания. R2 примерно 200 Ом. post-7097-1432043008_thumb.jpg. За простоту схемы придется заплатить некоторой взаимной зависимостью тока и напряжения. В этом плане схема из приведенной темы более правильная. Микросхема стабилизирует напряжение. Транзистор - стабилизатор тока.
