Гость ALYR

Полагаю, нужно идти по пути изготовления предварительного усилителя.

У меня как раз есть 6н8с -1 шт. Есть возможность накидать схему?



Напряжение накала я возьму с 6ns7, там есть запас по току. Вот анодное напряжение откуда взять? Думаю 375v которые есть после дросселя - многовато будет для этой лампы.

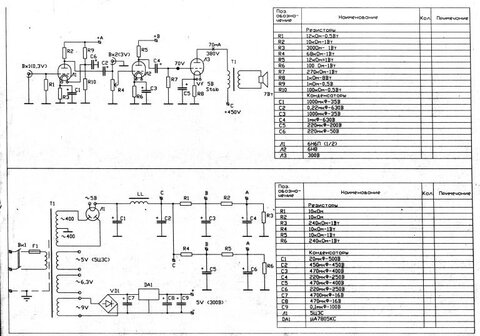

Ниже схема данного девайса(делал в программе DipTrace).

SVYPFIT_PKM15051316480.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ALYR

Хотя, чего то я туплю. Возьму анодное напряжение тоже с 6ns7. Правильно?



Только бы ничего не спалить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Хотя, чего то я туплю. Возьму анодное напряжение тоже с 6ns7. Правильно?



Только бы ничего не спалить.



Александр Юрьевич, здравствуйте! Конечно анодное питание можно смело брать с 6ns7, но лучше сначала набросать схемку, бездумное "тыкание" может закончится плачевно. Вообще, если есть возможность достать лампы 6н9с, как советовал Александр, было бы лучше, сделать так же SRPP на одном балоне, вместо 6ns7. Можно, конечно, и к имеющейся схеме пристроить 6н8с, но это лишний каскад, да и усиление будет избыточным для раскачки 300B, просто вся прелесть однотакта в простоте схемы.

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ALYR
Александр Юрьевич, здравствуйте! Конечно анодное питание можно смело брать с 6ns7, но лучше сначала набросать схемку, бездумное "тыкание" может закончится плачевно. Вообще, если есть возможность достать лампы 6н9с, как советовал Александр, было бы лучше, сделать так же SRPP на одном балоне, вместо 6ns7. Можно, конечно, и к имеющейся схеме пристроить 6н8с, но это лишний каскад, да и усиление будет избыточным для раскачки 300B, просто вся прелесть однотакта в простоте схемы.



Спасибо за комментарий.

Из вышесказанного заключаю что лишний каскад - не есть хорошо.

К сожалению строчка "сделать так же SRPP на одном балоне, вместо 6ns7." мне мало что говорит(опыта маловато).

Лампы 6н9с я смогу купить в инете(например на Истоке -90р, на Mариклабе -80р).



Дело за схемой подключения, которую я самостоятельно не осилю. Если есть какие-то предложения - выкладывайте.



Вот еще нашел схему для лампы 300в. Тут в предварительном каскаде лампа 6н6п. По моему у меня есть пара таких ламп.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Дело за схемой подключения, которую я самостоятельно не осилю. Если есть какие-то предложения - выкладывайте.

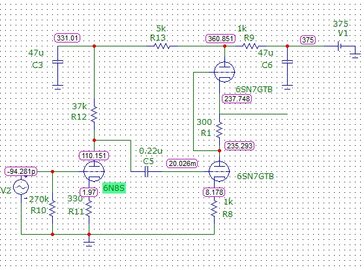

Пока можете попробовать вот так, чтобы хоть раскачать 300B, а там посмотрите, вдруг понравится. Набросал по-быстрому :smile:

Получается 51 вольт амплитуды на выходе драйвера при чувствительности 0.54вольт на входе при достаточно малых искажениях.

При подаче на вход 1В, на выходе уже 93В, по искажениям тоже неплохо получается (2я - 0,38в, 3я - 0,093в).

Конденсаторы в катодах не ставил, т.к. усиление и так избыточно.

Конечно, это симулятор (MicroCap9), но на практике получается достаточно близко, проверено.



Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробовал прикинуть схемку без доп лампы 6н8с, просто 2 последовательных каскада с общим катодом на половинках 6sn7 - усиления тоже более чем достаточно, но вот искажений получилось значительно больше (почти на порядок) при той же амплитуде чем на 6н8с + SRPP на 6sn7 как на схеме выше. Видимо что-то не так делаю :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals

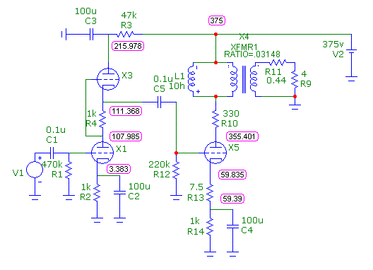

Прежде чем "дотачивать" схему стоит посмотреть, что есть.






Первый каскад имеет смещение в 3,3 Вольта и усиление в 13,5. Значит, при подаче 2.3 V rms (3,3 V пика) он даст максимум 44 Вольта на раскачку 300В. А там надо 60.

Модель даёт выходную мощность в 1,8 Ватта (трансфороматор №2). И входная лампа будет работать практически на уровне ограничения.

Хороший стиль конструирования - это когда каскады заходят в ограничение начиная с последнего, а не с первого. Тут братья китайцы, конечно, сплоховали.



И, заодно, мораль. Дополнительный предварительный каскад даст усиление, но не исправит врождённого порока.



Что делать? Тем более, у Вас ПП, что затрудняет внесение изменений.

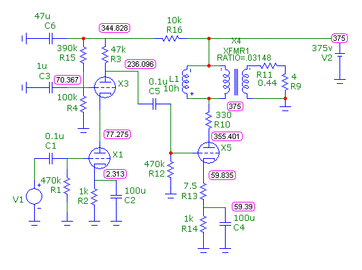

Тем не менее, выход есть. Переделываем SRPP в каскод, благо много менять не придётся.






Теперь первый каскад имеет смещение в 2,3 Вольта и усиление в 64. Почти в 5 раз более исходного варианта.

Т.е., для полной раскачки 300В потребуется менее 1 Вольта пика или 0,66 V rms. Выходная мощность, при этом, практически удваивается, за счёт более полной раскачки 300В и входной каскад весьма далёк от ограничения.



Думается, это поможет решить вопрос без дополнительного "огорода".



Добавлено после раздумий:

2 последовательных каскада с общим катодом на половинках 6sn7 - усиления тоже более чем достаточно, но вот искажений получилось значительно больше (почти на порядок). Видимо что-то не так делаю :smile:

Прежде всего - на сетку лампы нельзя подавать амплитуду напряжения больше смещения. Это означает появление искажений за счёт сеточного тока. К сожалению, Микрокап не учитывает этого момента. Как то улучшить приближение модели к реальности можно установкой диода, параллельно С-К лампы для имитации сеточного тока. Или, просто контролировать уровень раскачки каскадов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
просто 2 последовательных каскада с общим катодом на половинках 6sn7 - усиления тоже более чем достаточно, но вот искажений получилось значительно больше (почти на порядок)

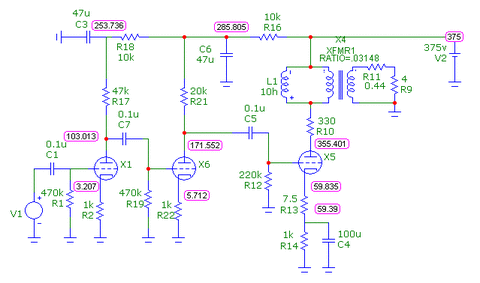

Искажения надо мерять не на выходе драйвера, а на нагрузке, тогда будут более реальные цифры.

При правильном выборе режимов можно сделать и так, но смысл? Такое решение требует серьёзного изменения топологии, что на ПП сделать весьма не просто.






Вариант с двумя каскадами даёт практически такие же результаты, что и каскод, разве что, чувствительность 0,5 В без катодных конденсаторов и 0,21 с ними.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Добавлено после раздумий:



Прежде всего - на сетку лампы нельзя подавать амплитуду напряжения больше смещения. Это означает появление искажений за счёт сеточного тока.

Это , вроде, учитывал, смещение на 2м каскаде 8В, а с 1го каскада приходит 7В при 0.5В на входе :smile:

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
Это , вроде, учитывал, смещение на 2м каскаде 8В, а с 1го каскада приходит 7В при 0.5В на входе :smile:

Надо бы посмотреть на схему и режимы в целом.



По поводу соотношения искажений драйвера и усилителя я уже писал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Надо бы посмотреть на схему и режимы в целом.



Повнимательнее всё посмотрю, будут вопросы, лучше в личку обращусь, спасибо и удачи всем! :smile:

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals

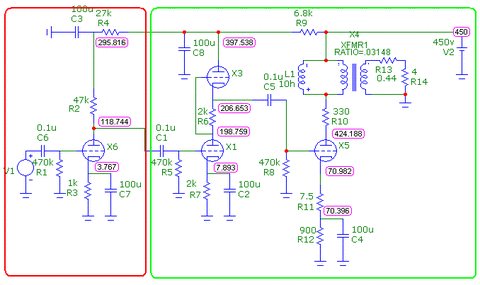

К стати, в этом мире существует весьма неплохая разработка на 300В - Audio Note Kit 1. Он подробно описан в интернете, останавливаться не буду.

Чтобы привести Вашу плату к упомянутой схеме, надо изменить некоторые номиналы на ней и дополнить каскадом на 6Н8С.






Оптимально поднять питание до 450 Вольт (90 мА на канал). С трансформатором №2 это даст 4,5 Ватта выхода при 0,25 В чувствительности.





Добавлено после раздумий:

До этого собрал свой первый однотактный усилитель 6н1п+6п14п он выдает 3.5-4w при этом раскачивает колонки S-30 до упора(до хрипоты). Входной сигнал подаю через миниджек(3,5мм) просто с телефона.

А здесь, на тех же колонках получается звук как у небольших компьютерных колонок.

Всё честно. Смешение 6П14П 6 - 7 Вольт, в 10 раз меньше, чем у 300В. Усиление каскада на 6Н1П несколько больше, чем у 6Н8С. Это и заставляет применять дополнительный каскад, компенсирующий получаемую разницу по чувствительности.
