Запитать вентилятор 12 Вольт от БП усилителя 50 Вольт

Рекомендованные сообщения

Всем привет!

Возник несколько тупой вопрос, нужен совет.

Имеется УНЧ, в котором двуполярное питание, в каждом плече по 45 вольт.

К этому делу надо подцепить устройство управления двумя вентиляторами (по 300 мА) и систему защиты АС. Все устройства рассчитаны на 12 вольт. Как их оптимальнее подключить? Стабилизатор 7812 просто так не воткнешь, т.к. это для него слишком большое входное напряжение и резистор гасящий тоже не поставишь, т.к. слишком большой ток.

Есть какие-нибудь идеи?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самый простой выход - возьми что-то типа TL2575/HV-xx и не парься (или LM2575HV).

Ну или ташиброподобный БП полумостовой инвертор сваять можно - но считать его не по моим знаниям.

Изменено пользователем stslam

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Домотать на транс обмотку для 12 вольт возможно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor

Здравствуйте! Уточните вопрос, пожалуйста.

Как подключить устройство на 12 вольт к 50 вольтам...Имеется УНЧ, в котором двуполярное питание, в каждом плече по 45 вольт
Всё начинается от (печки) источника питания с запасом мощности. На ум приходит преобразователь двухполярник и импульсный стабилизатор для фанов 50\12 вольт как советует Дмитрий. Изменено пользователем _Victor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Самый простой выход - возьми что-то типа TL2575/HV-xx и не парься (или LM2575HV).

Ну или ташиброподобный БП полумостовой инвертор сваять можно - но считать его не по моим знаниям.

Ок, попробую эту микросхемку. Нужен самый простой вариант, без наворотов.



Домотать на транс обмотку для 12 вольт возможно?

Да как-то не хотелось курочить транс, он там аккуратно намотан. Можно в принципе запихать второй мелкий транс на 12 вольт как раз...



Здравствуйте! Уточните вопрос, пожалуйста. Всё начинается от (печки) источника питания с запасом мощности. На ум приходит преобразователь двухполярник и импульсный стабилизатор для фанов 50\12 вольт как советует Дмитрий.

А есть актуальная схемка или подобие ее?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Нужен самый простой вариант, без наворотов.

ИМХО отдельный БП для всех 12-вольтовых потребителей, ту же ташибру

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проще всего и надёжнее - отдельный трансформатор на 12 В и ток до ампера.


ТП1203Т, Трансформатор, 12В, 0.95А, 105 град.C

Пример из чипадипа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor
А есть актуальная схемка или подобие ее?
Конечно. Ну вот №1:


и № 2

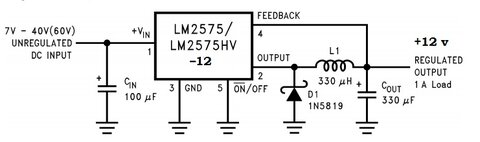

post-21768-1429281707_thumb.jpgна схеме №2 есть 5 вольт и др. (в зависимости от даташита).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Проще всего и надёжнее - отдельный трансформатор на 12 В и ток до ампера.
Проще всего, не менее надёжно, а, главное дешевле и съэкономит время - адаптер питания 12В 2А. Можно целиком внутрь убрать, можно раскурочить и вынуть плату.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ежели одно плечо питания 45 вольт, то полуобмотка вторички около 30 вольт. Если от неё сгородить однополупериодный выпрямитель, то получится около 20 вольт или меньше. Из них уже можно городить 12 вольт стабилизатором. И общий провод остаётся общим. Требуются практические испытания...

Изменено пользователем drummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ежели городить однополупериодный выпрямитель...

Сергей!

А вот какое напряжение на обмотках мы не знаем, не удивлюсь, если те же 45 В.

С однополупериодным выпрямителем с небольшой нагрузкой или с хорошей ёмкостью в фильтре будет вольт этак 40, а это не рекомендуется обычным компенсационным стабилизаторам, да и нагрев...

С небольшой ёмкостью фильтра пульсации будут огромные, хотя для такой нагрузки - плевать.

Подсаживать только одно плечо током более полуампера тоже нехорошо, неизящно.

Отдельный маленький сетевой трансформатор - дёшево и просто, даже стабилизатор не нужен - мостик и конденсатор.

Сомневаюсь, что вентиляторы по 300 мА, обычно 0,1...0,15 А, значит трансформатора и на полампера хватит, а они ещё меньше. Это самый простой вариант, можно, конечно взять и готовый сетевой адаптер, но боюсь, там транс похуже будет, а корпус в данном случае только помеха.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
К этому делу надо подцепить устройство управления двумя вентиляторами (по 300 мА) и систему защиты АС.

Все устройства рассчитаны на 12 вольт.

Устройство управления сколько потребляет? Если немного можно и кренку. Вентиляторы можно и последовательно соединить - уже легче ... . Система защиты АС тоже разная бывает. Схемы выкладывайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
