ИБП из энергосберегайки (КЛЛ) по статье на портале

Рекомендованные сообщения

Была в хозяйстве сгоревшая КЛЛ, решил сделать бп по вот этой статье https://datagor.ru/practice/power/2287-sdel...urupoverta.html

после проведения всех описанных в статье манипуляций по замене трансформатора на транс от БП АТХ и установки перемычки сие чудо запустилось но:

- Нить лампы (220В 75Вт) через которую подключен БП слегка красная, через некоторое время при отсутствии нагрузки на выходе транса АТХ нить раскаляться, при подключении нагрузки (3-5Вт) слегка тусклеет.

- Нагрев таранзисторов 13007 (до етого стояли 13003 тоже грелись) на радиаторах очень ощутимый.

Замеры мультиметром показал 12, 24, 45 и 50 В. но мощность очень маленькая автолампа 24В светит в пол накала при этом на ней 24 В.

В чем причина куда копать, менять базовые резисторы R5 и R6?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
- Нить лампы (220В 75Вт) через которую подключен БП слегка красная, через некоторое время при отсутствии нагрузки на выходе транса АТХ нить раскаляться, при подключении нагрузки (3-5Вт) слегка тусклеет.

Вообще-то такой БП не любит отсутствие нагрузки, нужно ему дать %%10-20 нагрузки от номинальной. Что-бы получить бОльшую мощность в нагрузку необходимо подавать питание на БП без "предохранительной" лампы. Если им грузить шуруповерт, как в статье, то ток нагрузки может превысить 20-25 ампер, когда вал шуруповерта будет сильно нагружен.

Будтье готовы , что блок "полыхнет" в любое время, даже на Хх. :smile:

Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После проверки лампу удалял и питал напрямую от сети

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
После проверки лампу удалял и питал напрямую от сети

У Вас по какой схеме он сделан, как в статье?

Изменения, дополнения делали?

Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как изменяется частота преобразования на хх и под нагрузкой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сделано по схеме из статьи, частоту не проверял но проверю и отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Сделано по схеме из статьи, частоту не проверял но проверю и отпишусь.

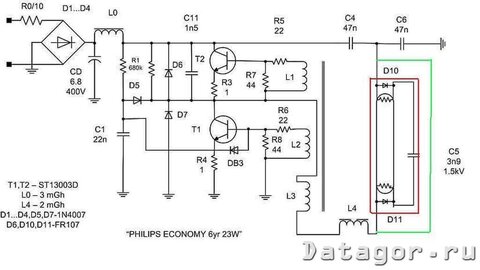

Если речь идет об этой схеме, то:

- увеличить емкость СD;

- R5,R6 - определяют коэф-т усиления транзисторов по току, т.е. мощность БП;

- C1,C4,C6- имеют отношение к рабочей частоте преобразователя.

Отсюда- все эти перечисленные элементы+ импульсный транс напрямую влияют на мощность БП.


Изменено пользователем aleks8845

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
