segun

ЦАП на pcm2902 от Segun. Схема + печатка

Рекомендованные сообщения


Есть проверенная печатка для pcm2902, ни кому не надо?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, привет!

Очень надо, пуляйте всё в виде архивов ZIP или 7z.

:smile:

Если сами собирали и пользовались - предлагаю написать статью в наш журнал. Я помогу. Сигнальте в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Новую тему не собирался создавать.

Думал может кому понадобиться, а то актуальность этого чипа несколько поугасла.

Вообще то конструкций на PCM2902 в интернете можно найти наверно с десяток. Я выбрал эту, потому что не используются smd компоненты.

Повторил, на выходе поставил операционный усилитель LT1355, из наличности. добавил кнопки управления громкостью и индикатор подключения USB.

После того, как плата ожила, собрал на скорую руку в корпус, и эксплуатировал у себя на работе, так как в то время на моем рабочем месте попался комп с ужасным звуком, в качестве внешнего ЦАП.

Поскольку еще один комплект микросхем оказался в запасе, решил сделать еще один экземпляр. Блок питания (без трансформатора) дорисовал на общей плате, и еще добавил разъемчик регулятора громкость. Плата рабочая, в данный момент играет через нее "Teach In". Корпус, для второй платы, пока не готов.

Обращаю внимание, что цепочка 47 пф и 100 ком на выходе обязательно ставить!

Сейчас такие оперы пошли, что заводиться с полпинка и хрен его знает где высоко. Спалите технику только так. У меня на разьеме выходном припаяно.



pcm2902_bp.zip


Ссылка на документацию -https://yadi.sk/d/vZUzINw9f7vEq

Кстати: USB разъем, кварц и кое какие конденсаторы и еще мелочь какая то с нашего датагорского магазина

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, всё выложил к нам для быстрого доступа.

Прокомментируйте печатки, там их много. Что для чего и где к какой схема?





Список_деталей2902.7z

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

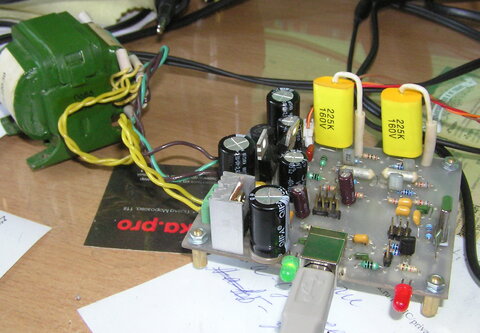

На первом фото первоначальный вариант с отдельным бп.

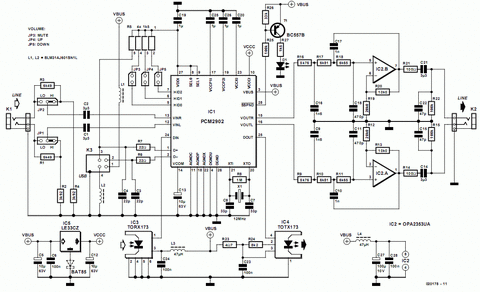

Печатка в .lay сответствует 2 и 4 фотографии. Схема взята с интернета, на ней видно, что используется питание от USB.

На печатке присутствует выпрямители и стабилизаторы на 7812 и 7912 для питания операционного усилителя lt1355 (±12в) и для питания pcm2902 +5v на 78l05. Также установлен стабилизатор на 3.3 в. Схема источника питания в упакованном пакете.

Трансформаторы использовал ТПП244 и ТПП215, были в наличии. Можно подобрать миниатюрные трансформаторы типа как используются в Goldsmith.

Выходные и входные разьемы на плате не установлены. Также на плате не установлены регулятор громкости входной и выходной toslink. Для подключения их, на плате предусмотрены соответствующие джеки "line in", "line out", "Digital in out", "mute < >" и для питания оптики и регулятора громкости "vbus" +5v.

У меня установлена Win7 64k. После подключения устанавливается драйвер аудио USB и красный светодиод гаснет. Переключение системы на audio usb устройство происходит автоматически. Чип ЦАПа у меня установлен PCM2902B. Это к вопросу о поддержке.

Изменено пользователем segun
