Гость primaangel

Блок питания для Хирагу 30W

Рекомендованные сообщения

Гость primaangel

Собсно взялся я собрать себе маленький камин в виде "Хираги". Но тут встал вопрос сразу же в блоке питания. Как то вот сильно напрягли номиналы кондеров в 0,22F это ж получается миниэлектростанция! :smile:

Вот в них проблема то и встала! Купить такие просто на радиорынке или в магазине заказать не получилось, а ставить батарею из 0,022F не хочется(в сумме 60 банок) это ОООоочень накладно по сравнению с остальными компонентами в 10 раз дороже!!!! :smile:

Чем эту батарею можно заменить?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там опечатка, мне кажется. Электролиты на 220 микрофарад берите. Для двухтактника 220000 по три на плечо - это чересчур, да и 50 амперный мост может не выдержать (зависит от кондеров, но, в идеале (50В, 1 мс, 1 Ом) >100 ампер (50+50+после резисторов)).

Впрочем, раз изделие штучное, можете пересчитать и забабахать параллельный T фильтр

Radiotron Designers Handbook (4th Edition)

www.ax84.com/rdh4/

В 31й главе, - параллельный T-фильтр разжеван:

www.ax84.com/static/rdh4/chapte31.pdf

Изменено пользователем stslam

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Там опечатка, мне кажется. Электролиты на 220 микрофарад берите.

Не опечатка. В подобном (его же) усилителе на 8 Вт он пишет (перевод Гугля)

Я выбрал для полностью регулируемой подачи с в общей сложности 127,0000 мкФ емкости на канал и 500 ВА тороидального трансформатора...

Реально по схеме на входе по 30000 мкФ и дохленький стабилизатор (ограничивающий ток и делающий бессмыслицей огромную ёмкость!!!) как якобы "умножитель ёмкости".

Так что, по аналогии для 25 Вт тор должен быть на 1500 Вт. :smile:

***

Я сделал усилитель Нельсона Пасса F5. При той же мощности я поставил два трансформатора по 250 Вт (а можно было и вдвое меньше). Ёмкости у меня всего лишь по 40000+40000 на канал. Скромно, но хватает.

Зачем нужны фарады? Для крутизны, да видно, потому, что были под рукой. Если бы было место, он бы мог и по десятку фарад засунуть - хуже ведь не будет.

Кроме того, я перестраховщик и поэтому придумал узел мягкого включения, чтобы ток зарядки при включении был не более 6 А.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
Как то вот сильно напрягли номиналы кондеров в 0,22F

Помните - не верь, не бойся, не проси.

Давайте и мы не будем верить, а посчитаем.

Первое

My version of the Jean Hiraga Super Class-A Amplifier is running at a bias of about 1.65A @ 35V

Второе

The amplifier can deliver 58W at full power.

Это исходные данные для расчёта потребления. 58W на 8 Ом дают 3,8 А пика или 1,2 А среднего тока на канал. Это меньше, чем ток покоя. Его и используем для расчёта выпрямителя.



Итак 2 х 37 Вольт 3,3 А требуют трансформатора 270 Ватт с обмотками 2 х 32 Вольта, 4А и конденсаторов фильтра в 10000 мкФ на плечо для пульсаций в 3% Резистор 0,5 Ома и такой же конденсатор ослабят пульсации ещё в 3 раза. Т.е., усилитель будет питаться от источника с пульсациями около 1-го % или -40 дБ, при использовании всего 4-х конденсаторов по 10000 мкФ, 50 Вольт. Отказ от RC фильтра приведёт к повышению пульсаций до 1,5% при 20000 мкФ фильтра, т.е., не желателен.



Вот тут мы и добрались до второго правила - не бойся. :smile:



Приняв 4 х 10000 мкФ за разумный минимум, дальше можно расти, сообразуясь с финансами, габаритами и феншуем, в конце концов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость primaangel

chugunov, avals и stslam спасибо за ответ!

Теперь еще вопрос по существу стоит ли собрать блок питания по следующей схеме, при том что все комплектующие есть в наличии и покупать не надо, но проблема в трансе он тоже есть но... вторичка 25-0-25 10А? Или все же лучше перемотать транс и сделать как положено?


Изменено пользователем primaangel

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виталий, насколько мне известно, биполярные транзисторы так не параллелят.

Как минимум нужны токовыравнивающие резисторы в эмитерных цепях.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да и на роль регулируемых стабилизаторов гораздо больше подходят LM317 и LM337.

По цене - те же копейки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
chugunov, avals и stslam спасибо за ответ!

стоит ли собрать блок питания по следующей схеме

А реально нужно стабилизированное питание?

Если ориентироваться на стандартный диапазон 198 - 242 Вольта, то потери на стабилизаторах составят от 30 до 90 Ватт. Это означает трансформатор на 360 Ватт, конденсаторы 63 Вольта и следующие немаленькие радиаторы.

проблема в трансе он тоже есть но... вторичка 25-0-25 10А? Или все же лучше перемотать транс и сделать как положено?

А как положено?

Со своим трансформатором Вы получите +/- 29 Вольт и 35 - 37 Ватт максимальной выходной мощности. Хватит? Если да, то, в чём проблема? Разве что, трансформатор немного "великоват".

Да! И резисторв 1,1к, что идут на стабилитроны, надо будет заменить на 560 Ом. Всё.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals

Лучше вместо резисторов 0,5 Ом в БП поставить дросселя.

Например, на сердечниках от дросселей или кадровых трансформаторов чёрно-белых телевизоров. 75 витков проводом 1 мм с прокладкой 0,15 дадут омическое сопротивление в 2 раза меньше, а подавление пульсаций в 3,5 раза больше, чем RC фильтр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость primaangel
Лучше вместо резисторов 0,5 Ом в БП поставить дросселя.

Например, на сердечниках от дросселей или кадровых трансформаторов чёрно-белых телевизоров. 75 витков проводом 1 мм с прокладкой 0,15 дадут омическое сопротивление в 2 раза меньше, а подавление пульсаций в 3,5 раза больше, чем RC фильтр.

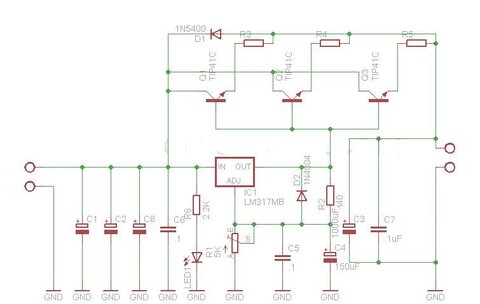

Спасибо за совет наверное так и сделаю. хотя уже перерисовал схему и в инете похожее нашел.


как то так, а в минусовое плечо 337 поставить ну и транзисторы аналогично выбрать.

Пол ночи не спалось воротил в EWB разные варианты, в итоге пришел к выводу что лучше сделать 4х10000мкФ + RC фильтр. По поводу дроселей такие сердечники имеются в наличии и намотать не составит труда, благо намоточный материал и лакоткань всегда в запасе есть.

Всем спасибо! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
перерисовал схему и в инете похожее нашел.

Стабилизатор такого типа имеет большое минимальное падение, порядка 3,5 - 4 Вольта, что сильно уменьшает КПД.

Лучше воспользоваться такой схемотехникой






Здесь падение может достигать долей вольта. 3 Вольта выигрыша, при Вашем токе - это минус 20 Ватт тепла.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
