Ремонт SVEN SPS-820 после перенапряжения (220В сразу на плату)

[Faradey]

И снова здравствуйте! :smile: Продолжение истории про свен и дедка продавца-редиску(нехороший человек). Спустя неделю прогуливаясь в очередной раз по барахолке, я наблюдаю у того продавца свена лежащий среди прочего хлама транс от свена!!!! да, тот самый транс 2х13в из свена который он мне подал. Я было начал ему говорить что негоже так "гондурасить", но увидев его мутный взгляд понял, что затея с призывом к совести бесполезная. Он начал мямлить что не приделах, типа нашёл-притащил-продал-водки купил-выпил. Ну да ладно, проверив обмотки пробником сторговал транс за 50р, на том и разошлись.

Ещё спустя полторы недели пришли микрухи тда2030 и 4558, заменил сначала все три 2030, замерил напряжение на выходе акустики, стало примерно 40-50mV, включил и подал сигнал, тишина.... Видимо 4558 тоже отправилась в мир иной со своими старшими братьями 2030. Заменил 4558, и о чудо!!! музыка заиграла!! :smile: но в правом канале слышно хрип, поменял колонки, хрип в правом так и остался. Напряжение на ногах 2030 стало такое....



первая(тот самый правый канал с хрипом)

1- (+7mV)

2- (- 16mV)

3- (-19V)

4- (-37mV)

5- (+19V)



вторая

1- (+6mV)

2- (- 25mV)

3- (-19V)

4- (-48mV)

5- (+19V)



третья саб

1- (+9mV)

2- (- 22mV)

3- (-19V)

4- (-50mV)

5- (+19V)

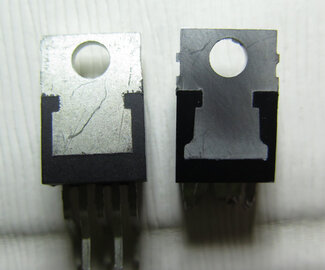

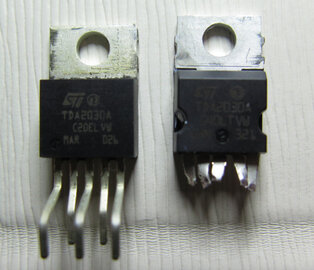

Теперь вопрос про хрип, что это? микросхема или конденсаторы? :smile: а то мне кажется что 2030 какие то "левые", отличаются от тех что стояли. Слева та самая "левая", справа горелая та что стояла.

Изменено 16 Марта, 2015 в 16:41 пользователем Майкл Фарадей

[Chugunov]

Не знаю, левые или правые микросхемы, я бы сделал вот что.

По схеме из вашего сообщения №6 отпаял бы левый вывод С16 и подал бы на него сигнал.

И прослушал бы на музыке на разных громкостях. Сделал бы выводы.

Надо добиться, чтобы звук был громкий и чистый.

Далее, отключив динамик SW подал бы на входной разъем стереосигнал и подключая динамики по очереди F/R и F/lL послушал бы их. Должны играть чисто, но без баса.

Если всё так, можно далее заняться 4558.

[Faradey]

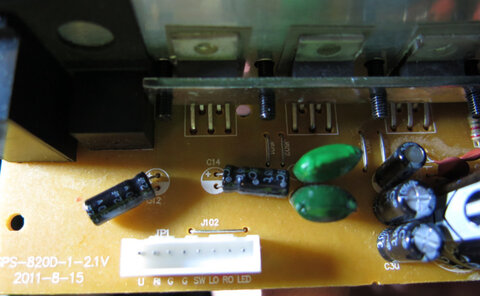

да, но ревизия платы другая :smile: и этот с16 я не нашёл, возможно он стоит на блоке резисторов внутри саба за динамиком , да и по схеме есть ещё расхождения.

Изменено 16 Марта, 2015 в 19:21 пользователем Майкл Фарадей

[Faradey]

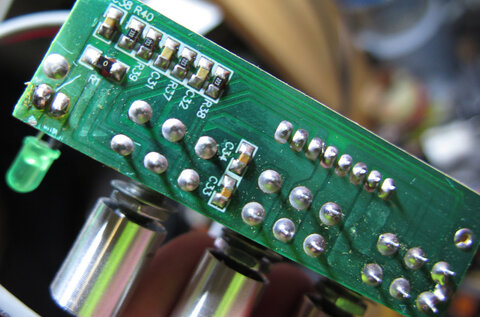

вот вытащил блок vol-bass-tone, по схеме с16 должен быть полярный электролит а тут одно смд

Изменено 16 Марта, 2015 в 19:49 пользователем Майкл Фарадей

[Chugunov]

да, но ревизия платы другая :smile: и этот с16 я не нашёл

Хорошо, тогда в канале сабвуфера TDA2030. Вывод 1 микросхемы идёт на конденсатор, обязательно.

Если конденсатор smd выпаивать его неудобно. Проследить идет ли он на средний вывод регулятора.

Если да, посмотреть куда идут два других вывода регулятора - один на общий провод, его не трогать, а другой должен идти на конденсатор. Если проводом, отпаять его и подать сигнал на регулятор.

Вариант 2.

Если это не smd конденсатор, отпаять его ножку, которая не идёт на вывод 1 TDA2030.

К этой ножке подать сигнал с регулируемого источника, уровень сначала поменьше, потом увеличить.

Изменено 16 Марта, 2015 в 20:13 пользователем chugunov

[Faradey]

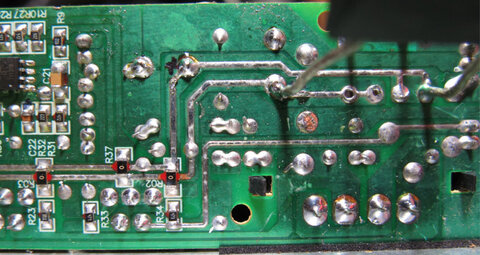

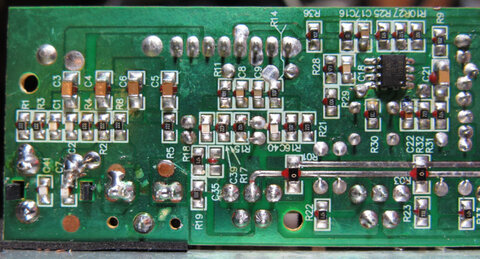

вот отследил куда идёт дорожка с первой ноги, на C22 R32, а зачем на канал саба подавать сигнал? он ведь нормально играет , проблема в правом канале а не в канале саба, в звуке есть искажения в виде хрипа.

Изменено 16 Марта, 2015 в 21:55 пользователем Майкл Фарадей

[Chugunov]

Увы, мне трудно разобраться в таких картинках.

Принцип понятен?

Кстати, 4558 заменены? Если нет, выпайте её и подайте сигнал на точку куда должен подпаиваться ее выход.

[Faradey]

4558 стояла одна,заменена.

[Chugunov]

...в правом канале слышно хрип, поменял колонки, хрип в правом так и остался.

Прошу прощения, видно к вечеру усталость, внимание не работпет.

Раз проблемы только в правом канале, 4558 не виновата.

Раз попало 220, сгореть в правом канале могло что угодно, в том числе конденсаторы, дорожки.

Надо в правом канале еще раз всё просмотреть с лупой и тестером, затем по одиночке менять конденсаторы, перед заменой может быть пробовать их шунтировать исправным конденсатором прямо на живую при негромкой музыке.

Надо проверить переменные резисторы в правом канале - вдруг плохой контакт.

Лучше всего подать на вход синус и просмотреть осциллографом где он искажает.

Если нет осциллографа, можно использовать Спектралаб, динамик отключить, чтобы не гудел.

Но не забыть поставить делитель перед входом звуковой карты, наверное, хватит 1 : 10.

Посмотреть синус на выводе 1 TDA2030. Если он нормальный, а на выходе бяка, значит микросхема.

Неплохо бы прозвонить тестером постоянные резисторы, особенно в обвязке TDA2030.

Их там всего несколько штук, какой-то мог подгореть.
