Ремонт SVEN SPS-820 после перенапряжения (220В сразу на плату)

[Chugunov]

Можно в мусорку, но раз всё равно туда, можно не бояться ее коротнуть.

При двуполярном питании критерий проверки микросхем простой: проверить, что подаётся питание + и - прямо на выводах микросхемы, затем измерить постоянное напряжение на выходе.

Как правило, если микросхеме кирдык, на выходе значительное постоянное напряжение - около одного из плеч питания.

Если же на выходе примерно ноль, скорее всего микросхема цела, тут уже нужна проверка синусоидальным сигналом - по приборам или на слух.

Бывают и непростые неисправности, но редко.

[Datagor]

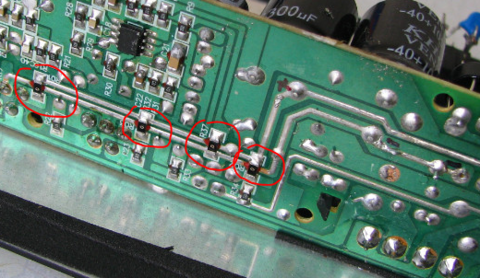

Вот это - smd перемычки (на них написано "0"), они у вас могут "сыграть", как предохранители. Проверьте целостность всех им подобных.



А 4558 с вероятностью 80% жареная. Этого достаточно, чтобы сразу сдуть её феном.

Кстати, необязательно искать именно 4558. Можно попробовать массу других сдвоенных ОУ.

[Elektrik]

Непонятно только что могло "гудеть".

Постоянка на выходе всегда гудит. Ток через динамики большой. Конденсаторы в фильтре питания не справляются, начинаются пульсации, вот и гудит.

[Faradey]

Вот это - smd перемычки (на них написано "0"), они у вас могут "сыграть", как предохранители. Проверьте целостность всех им подобных.



А 4558 с вероятностью 80% жареная. Этого достаточно, чтобы сразу сдуть её феном.

Кстати, необязательно искать именно 4558. Можно попробовать массу других сдвоенных ОУ.



Перемычки прозвонил , вроде всё ок.

4558 уже заказал 10шт за доллар.

Технологию сдувания феном всё мечтаю освоить, не подскажете как правильно называется тот флюс которым покрывают деталь прежде чем сдуть её феном? Может есть что проверенное временем? Или точное название по которому можно найти и заказать. :smile:

[Chugunov]

как правильно называется тот флюс которым покрывают деталь прежде чем сдуть её феном?

Никак. Для этого флюс не нужен.

Значит фен есть в наличии? Тогда самое сложное - найти оптимальную температуру. Слишком горячо - плохо, будет жечь плату и может испортить детали. Недостаточно горячо - тоже плохо.

Поэтому надо потренироваться на кошках на ненужной плате.

Температура должна быть такой, чтобы детали не сдувались мгновенно, должно пройти несколько секунд, чем крупнее деталь, тем дольше ее надо греть.

[Datagor]

Александр, на всякий случай уточню - фен для волос или строительный фен нам не подходят.

Нужен именно паяльный фен, отдельный или в составе паяльной станции.



"Сдуть" - я имел ввиду прогреть и снять с платы. Снимаем пинцетом. А фен просто удобнее, технологичнее при работе с smd и многоногами.



Как написал Сергей, никакой особый флюс не нужен для отпаивания.



На фен одеваете сопло примерно по размеру чипа, выставляете температуру 250...300 градусов, прогоняете воздух до нормального разогрева. Потом направляете струю горячего воздуха с расстояния 1-2 см на чип и через примерно 5 сек., не прекращая нагрева, пробуете пинцетом сдвигать чип.

В какой-то момент чип легко сойдет с места и отправится в мусор.



В принципе, снять чип 4558 (считая его дохлым) можно паяльником с тонким жалом и пинцетом/ковырялкой.

Поочередно греем ногу и задираем её вверх ковырялкой. И так 8 раз.

[Faradey]

Да я понял о чём речь :smile: , просто видел на ютубе как демонтируют мега чип предварительно смазав чем то, так сказать для поддержания равномерного нагрева и чтоб между контактами соплей не навешать при снятии, но там ног сто было не меньше.

[Chugunov]

Паять "мегачипы" - определенное искусство т. к. надо равномерно нагреть большую поверхность.

С небольшими микросхемами все проще. Опасность - можно сдуть и без возврата потерять небольшие SMD элементы, например, резисторы, конденсаторы.

Для SMD деталей воздух на порядок лучше, чем паяльник, для обычных выводных деталей - наоборот, и тем больше, чем массивнее эти детали. :smile:

[Faradey]

Он не знал что его нет внутри, может у чела продавшего это стоял внешний транс (бывает кстати).

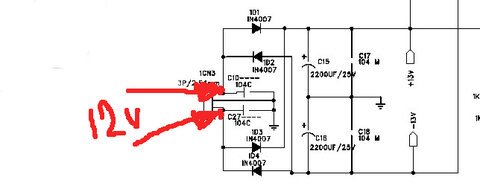

вполне возможно, или питали саб от авто аккума в хачмобиле, слегка не трезвый продавец на барахолке сказал что приволок его из гаражей где он сторожем подрабатывает, в таком случае 12в на него подавали так..

[Chugunov]

вполне возможно, или питали саб от авто аккума в хачмобиле, ... в таком случае 12в на него подавали так..

Впоне возможно и правдоподобно.

Попробуйте прозвонить выход усилителя с минусом питания (выводы 3 и 4). Что получилось?

Изменено 28 Февраля, 2015 в 10:29 пользователем chugunov

[Faradey]

между 3 и 4 показывает 5-6 Ом(левый-правый канал ) и 1.5 Ом саб.

[Chugunov]

Микросхеы пробиты.
