Гость ALYR

Обозначения номиналов на старых схемах. 6Н2П+6П14П+5Ц3С двухтакт

Рекомендованные сообщения

Гость ALYR

Вопрос к специалистам:

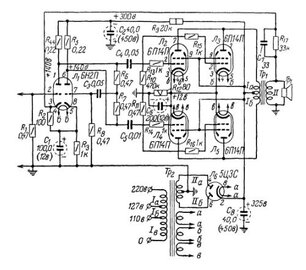

в инете нашел две схемы одного и того же усилителя на лампах 6Н2П+6П14П+5Ц3С двухтакт (выходные по две в параллель), но на них разные номиналы резисторов- на входной лампе 220к или 0.22к(220 Ом)-по схеме R4, R5. И резисторы R1, R6,R7, R8, R11, - 470к или 0,47к(470 Ом). Какая из схем верная?



Александр.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zan

скорее всего это в МегаОм 0.22 =(220 кОм), 0,47=(470 кОм)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ALYR

Я засомневался когда увидел на первой схеме R10 (470к) и R11(0,47), а они по моему должны быть одинаковыми(стоят на схеме симметрично). но обозначены по разному.



Александр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Тип лампы в названии темы поправьте.

По обозначениям zan правильно говорит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ALYR
Тип лампы в названии темы поправьте.

По обозначениям zan правильно говорит.



Не нашел где могу поправить тему.

За комментарий спасибо, буду пробовать ставить 470к. Запуск усилителя в макете уже близко. Это мой второй усилитель, думаю вопросы еще будут.



Александр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость s237

Да проще все. Стандарт, или подход к нему, или ГОСТ.

0,22 - это в Мегаомах, а 220к - это в килоомах. Это один и тот же номинал, по сегодняшнему дню - 220 килоом. То же самое и про 470 килоом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Имя лампы 6П14П в теме поправил.

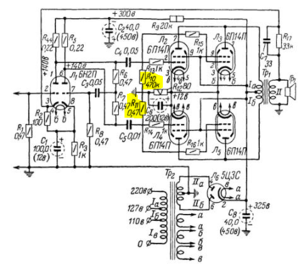

ALYR вот о чём говорит, см. картинку и он прав - такое смешение форматов на одной схеме есть идиотизьма. :smile:


Кто точно знает эту старую систему обозначений номиналов, опишите её пожалуйста.

Если это доли Мегаомов, то когда мы пишем 0,22, когда 2,2, когда 22, когда 220? Ведь есть же четкие правила?

И как написать тогда 0,22 ОМ, 2,2 ОМ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Если это доли Мегаомов, то когда мы пишем 0,22, когда 2,2, когда 22, когда 220? Ведь есть же четкие правила?

И как написать тогда 0,22 ОМ, 2,2 ОМ?

0,22 - в мегомах

2,2 - в мегомах

22 - в омах

220 - в омах

Килоомы обозначены

0,22 ОМ; 2,2 ОМ в звуковой схемотехнике тех лет не использовались :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость s237

Мужики, вы что еще и полосочку внутри резистора не видите? На одих - она по диагонали, на других - она вдоль, на третьих - она вообще перпендикулярно. А их там может и две быть перпендикулярно. А после двух - римскими цифрами. Забыли? Или не знали?

Или сами гляньте на схему, там омовое работать будет??? Аж дико...

На два анода повесить (запитать) через 0,22 Ома от плюс 300 Вольт? Вы такое видели?

Изменено пользователем s237

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На сколько помню полосочкой обозначали мощность резистора .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей (s237), "полосочки" мы знаем. Вопрос мой не в этом и не о конкретной схеме, перечитайте, если не поняли.

Стандарты существуют для того, чтобы верно, однозначно, общепонятно передавать информацию о номиналах, БЕЗ анализа схемы.



Рубен, спасибо!

В какой момент переходим от килоом к долям мегаомов?

Имею ввиду, например, до 100К включительно обозначается в килоомах, а выше - в долях мегоомов?

Или это пофиг?



А с конденсаторами на старых схемах нет подобных нюансов?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей (s237) ваши схемы 1950 - 1960 годов. Есть пару книг и посмотрите.



_https://publ.lib.ru/ARCHIVES/M/''Massovaya_radiobiblioteka''/_''Massovaya_radiobiblioteka''_0001-0099_.html

«Массовая радиобиблиотека». Выпуск 0009

С.М.Герасимов. Как читать радиосхемы. Издание четвертое

_https://publ.lib.ru/ARCHIVES/M/''Massovaya_radiobiblioteka''/_''Massovaya_radiobiblioteka''_0100-0199_.html

«Массовая радиобиблиотека». Выпуск 0192

Хрестоматия радиолюбителя. Составил И.И.Спижевский.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
