Гость hardrock

Собрал ламповый усилитель PP на 6с41с, проблема с фоном

Рекомендованные сообщения

Гость hardrock

Приветствую, уважаемые датагорцы!

Собрал ПП усилитель на 6с41с . Схема усилителя из статьи Алексея (AlexD)

https://datagor.ru/amplifiers/tubes/1209-mo...lsnogo-bp..html

Питание выходного каскада 200 В. Фазоинвертора и второго каскада 250 В.

Анодный ток 6с41с 100мА.

Поет очень здорово, но проблема в фоне. Ловит наводки входной каскад . На конденсаторах выходных цепей питания все отлично. Земляные провода соединены в одной точке. Заземления у меня нет.

При замыкании сетки 6н23п на землю фон пропадает. От уровня громкости не зависит. После отключения питания фон исчезает.

На входе есть небольшие наводки с частотой 37 кГц , хотя частота ШИМ 45 кГц. Но ведь не должно быть их слышно.

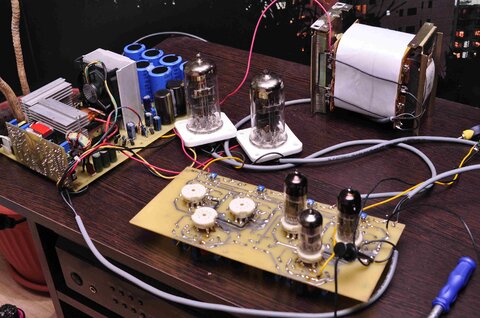

Внешний вид






Добавлено после раздумий:

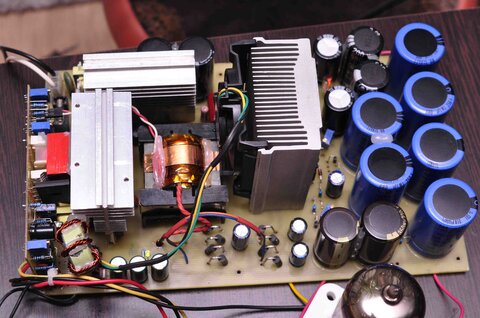

И блок питания отдельно


Изменено пользователем hardrock

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
При замыкании сетки 6н23п на землю фон пропадает.

Регулятор громкости Р1 взять номиналом 10кОм. резисторы R20 и R16 тоже уменьшить на порядок до 10 и 12 кОм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hardrock
Регулятор громкости Р1 взять номиналом 10кОм. резисторы R20 и R16 тоже уменьшить на порядок до 10 и 12 кОм.



Спасибо за ответ,Александр. Поставил ,но фон стал даже немного сильнее.

Вот что на выходе, 0,1 В деление.

Я , конечно , извиняюсь, но ничего другого под рукой сейчас нет...




Добавлено после раздумий:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
проблема в фоне. Ловит наводки входной каскад ...Земляные провода соединены в одной точке.

При замыкании сетки 6н23п на землю фон пропадает. От уровня громкости не зависит.

Вероятно, всё-таки неправильно сделана разводка входного каскада.

Нарисуйте схему входного каскада только до первой сетки, но подробно - как РЕАЛЬНО идут провода-дорожки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hardrock

Кстати,сейчас пробовал подключать что-нибудь энергонезависимое , например плеер , планшет , телефон и фона практически нет. С полу метра не различим.

Изменено пользователем hardrock

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Кстати,сейчас пробовал подключать что-нибудь энергонезависимое , например плеер , планшет , телефон и фона практически нет. С полу метра не различим.

Так источник сигнала -- комп? Какая звуковая карта?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hardrock
Так источник сигнала -- комп? Какая звуковая карта?



Да, источник - комп. Звуковая встроенная. Причем с усилителем на 6п6с+иип такой проблемы нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

В БП компа блокировочные конденсаторы, что на массу, откушены?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hardrock

Нет, ничего не откусывал. Я правда не совсем понимаю про какие Вы говорите. Те что по шинам на землю? Можете на схеме указать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Так источник сигнала -- комп?

Как обычно, условия эксперимента - тайна покрытая мраком...

А мы гадай - почему и от чего этот фон или что-нибудь ещё.

Кстати, "есть небольшие наводки с частотой 37 кГц" скорее всего тоже от компьютерного БП.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На входе есть небольшие наводки с частотой 37 кГц , хотя частота ШИМ 45 кГц. Но ведь не должно быть их слышно.



На фото БП не видно во вторичных цепях дросселей фильтра ВЧ, 37 кГц слышно не будет, но на работу усилителя оказывать влияние может :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Нет, ничего не откусывал. Я правда не совсем понимаю про какие Вы говорите. Те что по шинам на землю? Можете на схеме указать?

Схемы под рукой нет. Сетевое гнездо, куда вставляется кабель 220 В, 3-контактное. На средний контакт приходят 2 блокировочных конденсатора с крайних контактов. Их нужно откусить, потому как этот средний контакт сидит на корпусе, который, стало быть, находится через них под потенциалом 1/2 напряжения сети со всеми вытекающими. На корпусе же сидит и "масса" звукового разъёма любой карты, кроме развязанной гальванически по оптике или SPDIF с отдельным питанием.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
