Запуск L7912CV

Рекомендованные сообщения

Гость dim568

Добрый день!

Начитавшись теории, решил перейти к практике.

Начать решил с https://datagor.ru/amplifiers/solid-state/2...v-klasse-a.html.

Вытравил, собрал, и оно не заработало (не горел диод ветки отрицательного питания).

Взвесив, понял что в такой большой (для меня) плате, ошибку я найти не смогу, и решил разнести все по функционалу (БП, усилитель на левый канал, усилитель на правый канал).

Начал с блока питания. Развел в SL, вытравил, спаял, и опять не работает отрицательное плечо, а L7912 греется как печка.

Сначала подумал что брак самой микросхемы, впаял другую, и те же грабли.

Выпаял микрухи, по мерил напряжение после диодного моста ± 13.7.

Потом мое подозрение пало на близко расположенные дорожки, и не оригинальную микросхему.

Сказано - сделано, купил оригинальные микрухи, переделал плату, а проблема осталась.

post-24963-1423009620_thumb.png post-24963-1423009737_thumb.jpg



Уже не знаю куда дальше копать, вроде базис, а работать не хочет.

В чем может быть проблема. Где я что-то пропустил?



Транс hxxp://www.chipdip.ru/product/tp115-k9/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Привет!

Негорящий светодиод не показатель. У вас на этой плате по отрицательной ветке он неправильно нарисован (полярность). Если так впаять, тоже гореть не будет.

Напряжения-то какие на выходе 7912?



...померил напряжение после диодного моста ± 13.7.
Что-то не так, проверяйте всё, в том числе диоды, конденсаторы и их полярность.

После выпрямления и сглаживания должно получиться грубо 12V*1,41=16,92V минус падение на диодах.



Ещё попробуйте нагрузить отрицательную ветку при измерениях. Например, резистор 120 Ом 2 Вт даст нагрузку ок. 100 мА.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

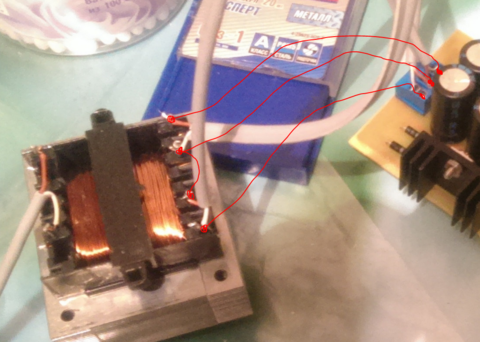

А ещё на фотке сейчас разглядел - у вас трансформатор хитро подключен к плате.


Видите разницу? Вы "перевернули" одну обмотку.

Если говорить в цветах ваших проводов, то вы подключили к плате так: Б-К-К-Б. А надо так: Б-К-Б-К.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий, вы эту печатку зеркалили перед ЛУТом? Смущает вот что: на плате отрицательное плечо слева, а в железе получилось, что левый светодиод горит, а правый не горит.



А какое напряжение на выходе 7812 ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Добрый день.

Спасибо за ответы.

Итак, по порядку.

Негорящий светодиод не показатель.

Полностью с вами согласен. Но при этом 7912 греется как утюг.

он неправильно нарисован (полярность)

При пайке полярность соблюдалась. На предыдущем варианте платы, я его вообще закорачивал, оставлял только нагрузку 2.2к.

Дмитрий, вы эту печатку зеркалили перед ЛУТом

Да, зеркалил.

то вы подключили к плате так: Б-К-К-Б. А надо так: Б-К-Б-К.

Сначала тоже думал что в этом проблема. Но после замеров напряжений без микрух, сомнения отпали, в обоих плечах было одинаковое (разное по знаку) напряжение.

Замерил напряжения без нагрузки, с предложенным вами вариантом.


Ещё попробуйте нагрузить отрицательную ветку

Попробую вечером, но положительная ведь и без нагрузки работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По последнему рисунку с напряжениями стало еще непонятнее. У вас и 7812 тоже НЕ работает.



Сфотайте плату со стороны дорожек. Видимо, Ямазаки прав.

Плата нарисована в программе верно (напросвет, вид со стороны деталей), а вот как она у вас в железе получилась мы не видим.

Возможно у вас "Алиса в Зазеркалье" со всеми вытекающими.

:smile: Если на вашем рисунке представлен вид вашей платы со стороны дорожек, то вы неправильно изготовили плату - при выводе на бумагу для ЛУТ этот чертеж зеркалить НЕ нужно.



Примерно так вам нужно поправить плату в этом случае.

Видно, что порезать, что соединить. ВИД СО СТОРОНЫ ПЕЧАТНЫХ ПРОВОДНИКОВ!!!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость s237

Может просто распиновку попутали?

Кстати, когда то слышал, жаль не помню где, что серия 79** была с разной распиновкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Да, зеркалил.
А не надо было) Как заметил Игорь, в спринте такая система: мы смотрим на плату сверху, со стороны деталей. Зеленый слой (М2) нижний, мы его видим как-бы сквозь текстолит. При таком раскладе его для ЛУТа не зеркалят, потому что всё само получается как надо при утюжении.



Кстати, не торопитесь резать дорожки! Плата ведь рабочая, просто сторона перепутана. Это значит можно её перевернуть и впаять микросхемы со стороны фольги (если они исправны) ТОлько придется поменять полярность конденсаторов и диодов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...Кстати, не торопитесь резать дорожки! Плата ведь рабочая, просто сторона перепутана. Это значит можно её перевернуть и впаять микросхемы со стороны фольги (если они исправны) ТОлько придется поменять полярность конденсаторов и диодов...
Мдя... Лучше всё таки порезать для начала, понять ошибки и научиться.

Ваш вариант будет сложноват для восприятия топикстартера. А если он полярность чего-то не поменяет?





Добавлено после раздумий:

Чего мы тут копья ломаем? Я так понимаю, нужно дождаться вечера и ответов Димы.

Умолкаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А если он полярность чего-то не поменяет?
Кондёры взорвутся :smile: :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Спасибо всем за помощь.

Да, действительно, зря я зеркалил печатку.

Печатка до


Печатка после


Итоговый результат

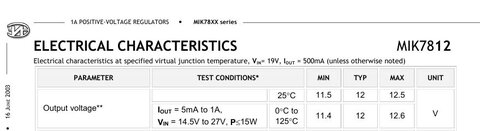

Единственное что в итоге смутило, так это то что на выходе получается +12.6 и -11.8.
