Помогите с расчётом ЗЯ

Рекомендованные сообщения

Гость быця

Доброго времени суток всем. Есть динамики ВЧ Alphard TW401SL и НЧ Alphard WH-656. Хочу зделать (или подобрать) для них ящик. Так вот от скольки литров в ЗЯ им будет комфортно? За ранее всем спосибо. Да чуть не забыл...

Alphard WH-656

Данные из справочника:

∅-6,5"-178мм

RMS-40 (80)Bt

Imp-8 Ohm

Fhz-34-9000

SPL- 87

Дифузор-125 см.кв

Высота-78мм

Хмах- +/-4,2

Fs-47 Hz

Rs-7,4 Ohm

Le 1kHz- 1,22

BL N/A- 6,8

Qts- 0,52

Qms- 2,31

Qes- 0.67

Vas- 12 L

Mms- 14,1g

Cms- 0,82 mm/N

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость быця

Я так понял ящик должен быть на 25 литров?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Я так понял ящик должен быть на 25 литров?

Нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость быця

А на сколько? Я извеняюсь, в программах не силён.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А на сколько? Я извеняюсь, в программах не силён.

В русском языке похоже тоже...( извиняюсь).

Ладно..

А как насчет цветов?

Правильно- желтый цвет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость быця

И за Русский тоже извИните я из Украины (г.Мариуполь) тут и так бомбят со всех сторон чем то отвлечься хотел. Ладно будем думать. Может 10,52 литра?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Я так понял ящик должен быть на 25 литров?

Руслан!

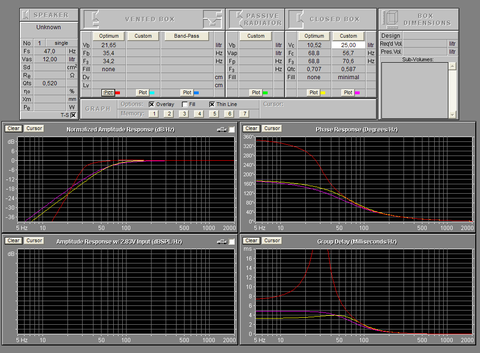

Это на скорую руку, по табличным, а не измеренным данным, три варианта на выбор.

Красная линия - ФИ и долвольно низкие воспроизводимые частоты, самодостаточный бас в 22 литрах.

Желтая линия - ЗЯ в 11 литрах с добротностью, которая считается оптимальной. Играет примерно от 50 Гц.

Пурпурная линия - ЗЯ в 25 литрах с добротностью чуть ниже оптимальной из расчета того, что выходное сопротивление усилителя, провода, катушка филтра имеют определенное сопротивление, которое доведет добротность динамика до оптимальной.

Видно, что для ЗЯ размер ящика некритичен - при изменении аж в 2,5 раза, параметры меняются совсем немного. По этой же причине отклонения параметров динамика от заявленных производителем тоже слабо влияют. Это большой плюс ЗЯ.

Для ФИ не так. Его надо настраивать, размеры корпуса должны выдерживаться, а самое главное, при отклонениях параметров от заявленных производителем, все расчеты могут пойти коту под хвост (или надо делать ящик с запасом и подгонять его объём). Поэтому для ФИ весьма желательно измерять реальные параметры каждого динамика.

Что я посоветую. Сделать ящик объемом 22...25 литров. Сделать ФИ. Если заткнуть его отверстие получится ЗЯ. И сравноить звук ФИ и ЗЯ. Пробный ящик можно сделать тяп-ляп, лищь бы герметичный.

А по результатам принять решение - какие ящики делать начисто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость быця

Сергей! Большое спосибо, буду пробывать с ФИ. Ещё раз большое спосибо всем откликнувшимся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
И за Русский тоже извИните я из Украины (г.Мариуполь) тут и так бомбят со всех сторон чем то отвлечься хотел. Ладно будем думать. Может 10,52 литра?

Приношу извинения.

Пропишите город в профиле, и вопросов не будет. Или пишите на родном.



Вопрос был про ЗЯ. Т.е оптимальный об'ем.

Для ЗЯ оптимальный- полная добротность системы около 0.707.

Это тот случай, когда КПД сбалансировано.

Т.е на картинке видно- 10,5 литров, и по внутренним стенкам немного синтепона.



Полагаю Вам подойдет ФИ на 22 литра с настройкой трубы 35 гц.

В этом случае намного больше низких.



И переделать потом, если не прокатит, тоже можно. Просто заткнуть трубу и уменьшить об'ем.

Успехов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость быця

Дмитрий! Спосибо! 35 гц. Заманчиво для 6,5 динамика. Буду пробывать ФИ.

Изменено пользователем быця

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хм. Все эти данные почерпнуты из расчета Сергея, я лишь их прочел. Так, что благодарите его. На картинке есть почти все характеристики прогнозируемой АС.

Динамики Алфард не гарантирут характеристик TS по таблице данных. Реальные отличаются. Реальные немного хуже, по статистике. Но раз других нет, то пусть хоть что то...

Попробуйте все же немнго почитать и разобраться как на что влияет. Не надо будет спрашивать очевидные вещи, да и более гибко сможете настроить.



В будущем Вам придется еще фильтр сделать. Так, что до свидания.

Изменено пользователем dimonos
