Сделано очень хорошо. Отлично. Я бы колонки местами поменял.

Видимо речь идет о резисторе 150 Ом в эмиттере MJE15034. Тема плавно перешла в обсуждение осциллографов.

Необходим еще генератор звуковых (синус и меандр) частот или генератор программный, на звуковухе компьютера. Затем прочитать, как этим пользоваться _https://www.irbislab.ru/modules.php?name=School&pa=showpage&pid=6 А ток покоя какой? Питание надо повысить до номинального по схеме. Включать надо через лампу накаливания 100-150 ватт последовательно с сетевой обмоткой транса питания. По яркости свечения определять некоторые неисправности. Горит ярко - большое токопотребление-это КЗ или сгорел выходной транзистор.

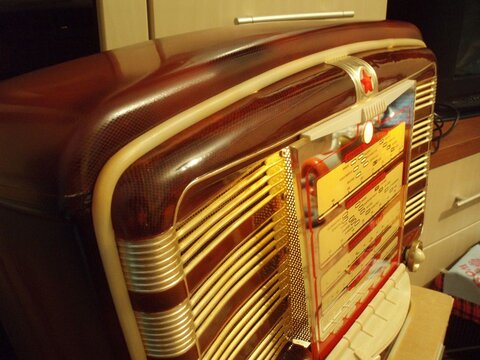

Игорь. Спасибо. Александр. Технология с КПЕ- интересная, но я не рискну. В родном КПЕ я еле выпрямил пластины, чтобы не шуршали. И еще фото.

Мой опыт общения с автомобильными сабвуферными динамиками подсказывает, что они в помещениях как-бы не играют, а как-бы , ну как-бы выразится покультурнее- шепчут с определенным призвуком. При подключении вместо саба дина от S-90 уровень звукового давления повышался раза в два. А автоусилок выдаст максимум 2 по 80 ватт, если по стандартной схеме Холтона с двумя транзисторами на выходе каждого. Питание встречалось от плис-минус 25 до 35 вольт. Если 4 канала, то 4 по 80. Смело запитывал от ATX - люди не жаловались.

Техника наша, приборы - сборка отечественная. Приборы контролируют перегрузку, наклон стрелы, азимут (если надо) и другие параметры. В аварийных случаях отключают двигатели. Собраны на PICах. Есть прога для их программирования через RS232, но я только начинаю (учусь у старших товарищей- никогда не поздно).

Здравствуйте Всем. Хочу сказать спасибо за моральную поддержку форумчанам в теме "Мужики спасайте". Лично tank, rubenlukin, georg61, metrolog, alex.co, victors и всем всем принявшим к сердцу. А также извинится перед всеми Вами за глупо начатую тему. Вышел я из этого состояния где-то через неделю после того, как начал, и пошел на работу. Дней через десять поступило предложение устроится КИПовцем на промпредприятие, чем я и воспользовался. Обещают неплохую зарплату и соцстрах и некоторые другие преференции. Работа связана в основном с крановым оборудованием (системы контроля и управления). А Звезду-54 я собрал.

1. КТ312В слабоват, заменить на КТ503 Г,Д,Е или 3117 любые. Импорт 9014 2. Ну мы же улучшением занимаемся. 3. При 20000 μF в плечо из-за большого тока зарядки при подаче питания могут вылететь диоды из моста.

Вижу, что на плате усилителя транзистор 2-V4 стоит не родной. Должен быть КТ503Д. А какой стоит на плате? Танталовые конденсаторы из звука я бы убрал (Обычный Jamicon 10 μF на 16-25 вольт подойдет). Присоединяюсь к рекомендациям заменить все мелкие отечественные электролиты. Даже если емкость у них сохранилась, то ESR обязательно выше нормы (при замерах прибором у меня ESR показывает выше 30 Ом очень часто). Для блока питания хватит двух конденсаторов по 10000 μF не ниже 35 вольт, для достижения паспортной мощности более чем достаточно.

Дмитрий, читал на Вегалабе кажется, что если использовать на выходе ГТ806 или ГТ906, то его надо вообще убирать, чтобы устранить самовозбуждение. Вот нашел еще в ПРАКТИКЕ AV #1/2002 статья "Тема с вариациями" Жан Цехисели: "Параллельно резистору обратной связи включается конденсатор фазовой коррекции". В случае схемы из "Германий превыше всего" Схема №1 это R12 и С5.

У меня получилось 1338 см^2, имхо нужно два таких. Да еще 11,7 см^2, если толщина основания 3 мм.

Это усилитель из этой брошюры: МРБ-1060. Радиолюбители - сельскому клубу. Васильев В.А., 1983 Усилитель НЧ мощностью до 15 Вт.

Вот выдержка с Вегалаба, похоже тема была удалена. Здесь про использование других германиевых транзисторов в этом усилителе. Прошу_помочь_по_усилителю_на_ге_транзисторах.rar

Re: Недавно решил сделать заново. Делал 4(четыре) раза. При запуске одна и та-же проблема, на динамик идёт гул, вылетает гт402 (vt2) коротится переход эмиттер-коллектор. Всё перепроверял, сжёг уже кучу парных по h21э гт402. Надо проверить цифровым тестором номиналы резисторов R4, R5 на соответствие в схеме , а также одинаковость сопротивлений R8 и R9. А R13- ток покоя, у Вас переменник или постоянные подбираете?

Жан, а в схеме, что в шапке темы, клемма +40 вольт и есть земля?

Нарисовал плату под вариант на ГТ806. В первом каскаде AC128. Мне нужна плата именно с такими габаритами. Попытался сделать звезду. Надо-ли делать полигоны под общий провод и в каких местах? Пустые окружности - это для вывода проводов на другую сторону. В общем, жду критики и ваших советов. Цех_ГТ806_2.rar

1. Видимо любой на 0,125-0,25 Вт 2. 1Вт 3. 5Вт Мощность указана римскими цифрами внутри изображения.

Не, второй тоже не работает. Ток в покое 2,1А- будто пробит выходной, но нет, проверил все транзисторы и не тестером, все целое и усиливает. Конденсаторы и проч. навешано где только можно. Значит что-то в консерватории не в порядке, неподъемный усилитель. Макет у меня кое-как с искажениями работал, но на печатках отказывается. Хотя один канал даже поиграл у меня немного с нагрузочным резистором, но спустя несколько минут- по верху какой-то сильный шум (даже не шипение) и высокий ток+ постоянка на выходе. Думаю, что на Цехисели надо уходить на ГТ 806.

Спасибо за помощь, а то я в по Справочнику радиолюлюбителя не смог разобраться.

Так все-таки, подскажите пожалуйста, номинал R2.

Осциллографа, кроме как в компьютере, у меня нет. Надо второй канал запустить- там у транзисторов Ку поменьше. Есть еще два запасных ГТ806, но у них Ку 12-10. А может какие-нибудь сквозные токи. Может диоды на выходные поставить?

Стоят уже и кондеры и Цобель.

Увеличил R17 и R18 до 27 Ом - стали меньше греться VT5 и VT8, снял с них радиаторы. Катушка на выходе не спасла Отца русской демократии. На на нагрузочном резисторе все стабильно, но при подключении акустики возбуждается по-прежнему, даже при закороченном входе. Транзисторы у меня с весьма высокой Бэтой 80-100, кроме МП-шек. Выходники при токе базы 30 мА- бэта 100.

Странно, как-то. Если на резисторе выдерживает ток покоя и ноль после очень длительного прогрева, то при подключении акустики в покое ток взлетает свыше 300 мА. При подключенном параллельно акустике постоянного резистора в 4 ома ведет себя спокойно, как будто акустики не подключено. В обратную связь впаял резисторы по 3,9 кОм.

Не ставил, не хочется дорожки резать. Завтра еще резисторы обратной связи увеличу, т.к. питание ±20 В.
