Я не раз собирал этот усилитель. Менять в нем какие-либо детали на современные я категорически не советую. Вылезет что называется боком. Возможная замены транзисторов приводит сам автор. КТ361К я не нашел и менял его на 3107А или Б. Эта замена рекомендована автором. Соберите как положено и внимательно послушайте. Потом поговорим насчет технического прогресса. Шел ли он все это время или шел не туда. :) Очень хороший усилитель. :wink:

Такое включение в принципе возможно. И работать будет. КПД составит не менее 80%. В одного трансформата не менее 90%. Для этого надо все вторички одного трансформатора соединить либо последовательно, либо параллельно. Тоже самое сделать с другим и соединить. В таком включении вы можете рассчитывать где-то на 180 Вт. Но тогда для накала ничего не остается и нужно использовать еще один накальный трансформатор. На анод 6С33С нужно всего 60 Вт. На 2 соответственно 120. На накал нужно 40 Вт. На 2 - 80. Не хватает каких-то 20 Вт. Вполне возможно что все работать и будет и отдельный трансформатор на накал не потребуется. Перегрузка в 10% для таких трансформаторов допустима. При хорошей вентиляции можно допускать и большую. С лампа ми 6П45С все получается чудненько. Они монее прожорливые чем 33. Глаза боятся, а руки делают. Желаю удачи.

Уже давно созвонились и обо всем договорились. Сейчас в Киеве и области сложные погодные условия. Обильный снегопад завалил все и продолжает в том же духе. Решили встречу перенести на следующую неделю. Подождем лучшей погоды.

Так я тоже не могу отослать в личку. Причина следующая: Невозможно отправить это сообщение, так как получатель отключил свой личный ящик, или он попросту переполнен. Потому пишу здесь. vakulibin@mail.ru Стационарные телефоны (Киевская обл): 04571 71844, 04571 72444

Продемонстрируйте мне, пожалуйста. Если не трудно, сообщите Ваш телефон мне в личку. Если прослушка состоится, то обязуюсь здесь честно обо все написать.

Да не за что. Собирайте поскорее. Потом обсудим. Там делов то. При правильной сборке схема работает сразу. Радиатор нужно хороший, потому как выделяется много тепла. Для усилителя не опасно, а на нервы действует когда усилитель очень горячий. Хотя бывают усилители Сагден. Что они себе думают я не знаю, но там можно получить ожог если дотронуться к радиатору. Радиатор Сагдена это элемент корпуса.

Дмитрий, это все было в разное время с интервалом в 10 лет. Мне почему-то думается, что Цихисели ближе для меня, но боюсь ошибиться. Его собрал я относительно недавно, а тот что здесь обсуждают - давно. На то время я еще не имел того уровня мастерства, что имею сейчас. Могу точно сказать, что оба варианта достойные повторения!

Я поремонтировал много таких усилителей. Конденсаторы - неполярные электролиты 50 мкФ на 25 В - всегда были в отличном состоянии и замены не требовали. Я не поленился и измерил их измерителем LCR Е7-8. Каким чудом именно эти конденсаторы оказались в идеальном состоянии не знаю. Все остальные мелкие электролиты требуют замены. Особенно в усилителе корректоре. Посколку импортный неполярный электролит на 50 мкФ так просто не купишь, то я верну назад родные. Уверен, что они еще послужат. В этом Амфитоне их 3. Два в предусилителе и один в системе защиты.

К71-7 будут вне конкуренции. Вот их и применяйте. У них и точность и качество звука высокие. Я думал Вы уже усилитель давно собрали. Там делов то. Запускайте усилитель с любыми конденсаторами. Я усилитель собирал в нескольких экземплярах. Все отлично работало. Возможно что и сейчас работает. Никаких проблем не было. Качество звука высокое. Сейчас бы собирал поставил бы в блок питания по 10000 мкФ в плечо на каждый канал. Те 2200 что по схеме это мало.

Не морочьте себе головку, собирайте как написано. 3 штуки по 75 Ом 1 Вт последовательно. Уже 20 лет как работает!

Вообще-то, подключать такой усилитель к компьютеру - это неправильно. Нужен, а точнее необходим более качественный источник. Чтобы с компьютера оно звучало нормально, туда нужно засунуть звуковую карту долларов так за 600, а потом еще внешний ЦАП. Причем такого ЦАПа, чтобы звучал, но стоил дешевле 1000 долларов, я даже не знаю. Все, что дешевле, почему-то звучит хуже СD-проигрывателя уровня чуть выше среднего, например, Musical Fidelity E-60 или Micromega Stage 4. Но Вы подключили к тому, к чему подключили, и результат какой. Свои усилители я испытывал на синусоидальном сигнале, никаких проблем там не увидел. Все было в пределах нормы, или даже более. На 20 кГц заметного спада я не увидел, на 20 Гц спад обусловлен емкостью на выходе 4000 мкФ. Обещанные 20 Вт я получил при питании 40 В на резисторе 4 Ом. С чего Вы взяли, что усилитель обязан усиливать меандр?

Ну вот же фотки моей конструкции: https://forum.datagor.ru/index.php?s=&s...ost&p=34607 Ну как это: ветку читаете и не видите. Куда же Вы тогда смотрите. Схема абсолютно правильная и вполне рабочая. Транзисторы подобрать по коефициенту усиления, входной транзистор с максимальным, выходные с одинаковым, предвыходные тоже с одинаковым. Обратите внимание, что блок питания мощный. Питающий трансформатор хоть и компактный, но выдает мощность 150, а кратковременно и 200 Вт. В блоке питания пленочных конденсаторов 44 мкФ и 8800 электролитических. Еще хочу обратить Ваше внимание, что усилитель звучит не сам по себе а в составе системы. Если подключить его к чему-попало, то желанного суперкачества конечно же не получить. Вот Вам фотография системы, к которой я его подключал и по результатам дал ему высочайшую оценку.

Я скажу Вам так: не берите тяжелого в руки, а дурного в голову. Говорят, УМЗЧВВ Н. Сухова - образец. Я десятки раз его повторял. И Зуева повторял, и Агеева, и на LM3886. Да, по приборам у них все красиво. Только вот по звучанию им до обсуждаемого здесь усилителя на германии как до Луны. Вот германий звучит, а они в сравнении с ним нет. Но хоть тресни, хоть сядь и плач, хоть стой и кричи. Видно, приборы это одно, а звук это другое. Вы на лампы приборами смотрели? Там вообще параметры ужас, но звучит. Я включал этот усил в очень серьезных трактах вместо усилителей за много тысяч долларов. И никогда ни от кого плохого слова не слышал. А всего-то нужно собрать в соответствии со схемой. Посмотрите фотки моей конструкции.

В схеме (ответ 54) ошибка. В VT4 коллектор и эмиттер попутаны местами.

В таком случае с питанием усилителя все в порядке. В описании Вами допущена некоторая неточность. Что и ввело меня в заблуждение. Более точно будет написано так напряжение питания (без сигнала на входе) 38 вольт. С уважением Владимир. ПС. Интересная получилась конструкция. :smile:

У этого усилителя очень низкое входное сопротивление, приблизительно 2 кОм. Все наводки, помехи и т.д. на межблочный соединительный кабель шунтируются этим сопротивлением. Для наводок и помех 2 кОм как бы очень большая нагрузка, поэтому межблочник можно использовать неэкранированый, например, "Kimber PBJ" (это косичка, сплетенная в 3 проводника). От этого звук только улучшится, и проблем точно никаких не будет. С уважением, Владимир.

fransuz, поздравляю Вас с реализацией этого усилителя. Звук действительно классный. Я тоже удивлялся, но это было давно. Теперь совсем не удивляюсь. Ламповый однотактник по схеме Манакова тоже хороший усилитель, но совсем не конкурент этому. С Вашей оценкой вполне согласен. Полному отсутствию фона удивляться не стоит. Низкое входное сопротивление не оставляет фону никаких шансов. Не критики ради, а для тех, кто будет повторять этот усилитель в дальнейшем мои комментарии диоды Д305 в радиаторах не нуждаются, да и вообще в бытовых усилителях диодные мосты не требуют радиаторов; диоды я шунтировал конденсаторами 10 000 пф. Если правильно понял написанное, то трансформатор выдает 38 В переменки и это много. Выпрямленное тогда получится приблизительно 50 В. И так делать не стоит, потому как максимальное напряжение между коллектором и эмиттером ГТ402Г, ГТ404Г составляет 40 В. Если же прочитанное понял не правильно, тогда 38В это постоянное напряжение. В таком случае все верно. Если регулятор 10 кОм регулирует нормально, значит он с линейной зависимостью. такой туда и нужен. с логарифмическим будут проблемы. Вся регулировка будет происходить в конце. Импортные транзисторы это хорошо (Соколюк Алексею почет и уважение), однако если они выйдут со строя, то менять их чем будете, а в радиолюбительской практике бывает всякое. и выход со строя радиоаппаратуры тоже бывает, и даже по вине радиолюбителя тоже. Я рекомендую использовать доступные радиокомпоненты. Конденсаторы 2200 μF на 63 В в количестве 8 штук это на два канала? Если для одного, то это много. Тональный баланс сдвигается в низкочастотную область. И еще. Этот усилитель заслуживает очень высококачественной акустики. С менее качественной результаты будут скромнее. С уважением Владимир.

Ток покоя усилителя 50 мА. Устанавливается низкоомным резистором, который включен параллельно диоду. Точной подстройки ток покоя не требует, подойдет +/- 25%. Я думал, Вы уже слушаете, оказывается, только собираетесь собирать. :angry: По поводу низкого входного сопротивления. Я подключил к СD-проигрывателю McIntosh 301 к регулируемому выходу и успокоился. Работает все чудесно. Как вариант можно подключать к усилителю для наушников и пользоваться его же регулятором громкости. Либо изготовить буферный каскад и встроить его в СD-проигрыватель. В усилитель мощности тоже можно, но это сложнее, там же нету подходящего питания. При наличии буфера в качестве регулятора нужно использовать низкоомный переменный резистор, например, 1 К. Вроде бы давал Вам свои телефоны, почему не хотите воспользоваться. С уважением, Владимир.

Могу кое-что подсказать. Частота раздела не менее 1000 Гц. И фильтр низких частот третьего порядка. Иначе нормально работать оно не будет. Басовые драйверы должны быть довольно широкополосными. 15ГД-17 в самый раз. Другой связки даже вообразить не могу. Вы невнимательно читали. По поводу ВЧ динамика. Там рупор от 6ГДВ-4. В рупоре автомобильная пищалка с мягким тканевым куполом. С уважением. Владимир.

Отличная работа! Верю что оно звучит. Всегда удивлялся такому факту когда совершенно разные люди между собой не знакомые приходят к одному и тому же. Обратите внимание на конструкцию моей акустики. Она есть в начале этой ветки. _https://forum.datagor.ru/index.php?s=&showtopic=703&view=findpost&p=7583 Даже шпон на углах поклеен так же. Только вместо бесцветного лака черная нитрокраска. Под нитрокраской шпон красного дерева. На то время так было модно. Подражали Дикому Западу. Вот ссылка на один из отзывов о звычании этой акустики: _https://hi-fi.itc.ua/forum/index.php?topic=9285.msg372700#msg372700 С уважением Владимир.

Для ГТ705 напряжение коллектор-эмитер еще ниже. По справочнику всего 35 В для транзистора с индексом Г. На выход можно поставить 1Т813, 1Т806. Только я не вижу в этом особого смысла. Если для работы на нагрузку 1 - 2 Ом, то тогда да. А так какой смысл. Все равно поднять напряжение питания не получается потому как не понятно чем их раскачивать. Чем заменить Гт402, Гт404 я не знаю. Интересно применить в качестве выходных П215. Для работы на 8 Ом достаточно одной пары. Для 4 Ом необходимо две. С уважением Владимир.

Я думаю что ±28 это уже много. Там и ±25 уже с натягом. Скрипя душой так сказать. Все дело в том, что у транзистора ГТ402-г, Гт-404-г максимально возможное напряжение между коллектором и эмитером 40 В. При питании ±28 на максимальной мощности на упомянутых транзисторах будет присутствовать напряжение 56 В, что значительно болше 40.

Упомянутые конденсаторы расчитаны на переменный ток. При постоянном токе они легко держат 630 В без каких-либо проблем. Это для них абсолютно нормально. Упомянутое Вами тороидальное трансформаторное железо очень хорошее. Бывает нескольких видов. Сечение 4.5 см, 6 см и 7 см. Первичная обмотка для первого 1370 витков, для второго 1100, для третьего 950. Трансформаторы получаются отличные. Лучшие еще поискать. Да и не факт, что найдете. С уважением. Владимир.

Схема незаслужено забыта. Я на нее возлагал большие надежды и они оправдались. Во-первых, входное споротивление в пределах разумного (не 2кОм). Второе. Нету никакого спада на НЧ (нет выходной емкости - нет проблемы). Третье. Мощность все-таки повыше - 25 Вт х 4 Ом легко. В схеме имеются ошибки. R15 сликом высокоомный. Стабилитрон Vd1 не входит в режим стабилизации. Резистор необходимо уменьшить в 10 раз. Параллельно стабилитрону установить конденсатор 10-100 мкФ и щашунтировать пленкой 22н-220н. По цепям питания +/- 25 В на печатной плате нужну установить конденсаторы 470 - 1000 мкФ. С уважением. Владимир.

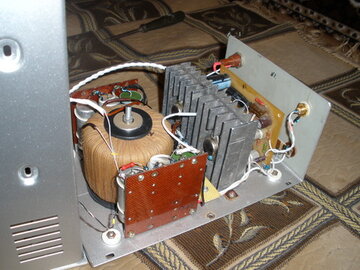

Усилитель на германиевых транзисторах, моноблок. Вид на монтаж.
