На основном форуме подкатили такую схемку, реализую и решу, на каком варианте остановиться!

По этому принципу (через балластную лампу) заряжают фарадные конденсаторы в автозвуке. Такой разряженный конденсатор представляет собой для АКБ/генератора практически КЗ. Чтобы ИП не перегрузить, в первый момент нагрузку через лампу включают. Не хочется таймер колхозить, можно ручками тумблер дергать)). Вот, из книги Шихатова рисунок

Да там весь таймер - электролит. конденсатор параллельно обмотке реле плюс резистор последовательно, чтобы зарядка не мгновенно происходила. Конденсатор зарядился - реле сработало, балластную лампочку замкнуло. Выключил - конденсатор разрядился через обмотку реле, оно отпустило - все пришло в исходное.

Ну ежели это норм, тогда можно остановится и на них. Да там куда не воткни, везде сплошной куллер

Я б термистор поставил, и не мучился. Задачу выполняет? Выполняет. А больше ничего и не требуется. Это не недостаток, это их нормальный режим, так и должно быть. Место расположения только правильно выбрать надо, чтобы ничего лишнего не подогревал.

Если исполнять авто переключение, это придётся городить таймер. Другие варианты есть?

Я тоже Опробовал вариант с резистором и термистором. Взял 2-а в параллель 10D-20 6А - греются порядка 60-70гр. рука не терпит. Из имеющихся резисторов 5Вт были 0,2 и 3,3Ом . Понравился 0,2Ом, сразу бодро стартует. Городить авто запуск скорее всего не буду, для переключения режимов есть мысль использовать сетевой выключатель, стоящий в БП.

Привет! Я за вариант с пусковым резистором. Вариант хорош тем, что в качестве такового можно употребить 12-вольтовую автолампу подходящей мощности. Доступно и вариантов много. Там же, в автозапчастях, и реле прикупить для последующего замыкания этого "резистора" через какое-то время. Это если автоматизировать запуск захочется).

Раз ни у кого мыслей нет, мои такие : 1. Пусковой резистор с дальнейшим переключением в рабочий режим (без него) 2. Термистор

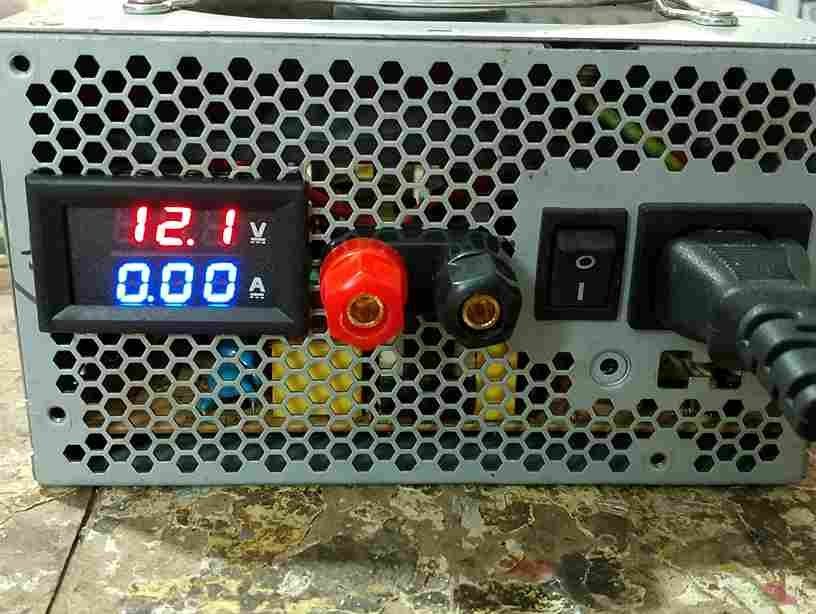

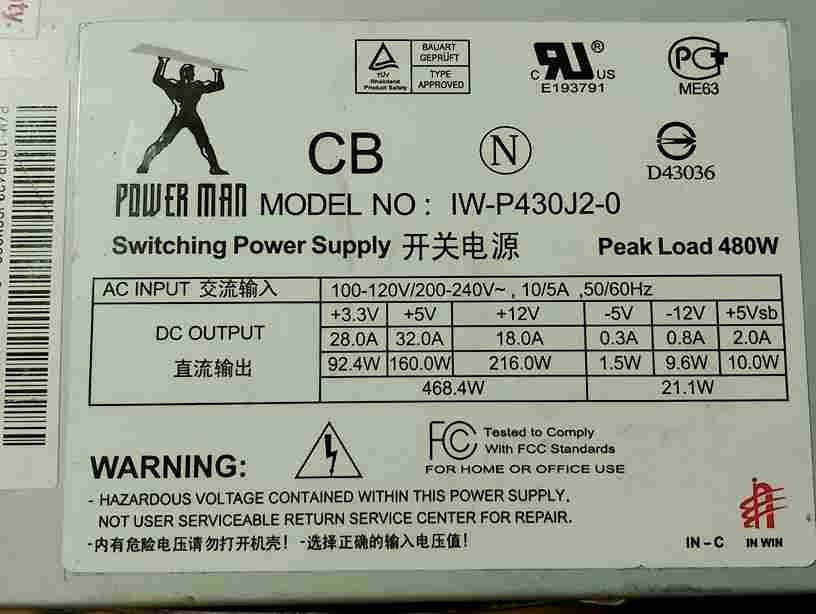

Всем - доброго!Организовал из компьютерного, БП для запуска авто компрессора, насоса для матраца и т.д. с 12в. питанием. Требуется для запуска девайсов сгладить пусковой ток, поскольку при попытке включения уходит в защиту. При подключении через ШИМ регулятор и пусковую кнопку шуруповёрта работает корректно. Причём если кнопка шурика работает при включении с нарастанием, то ШИМ с накрученным до упора регулятором тоже работает на компрессор без проблем. В рабочем режиме потребляет 7А. Не хотелось бы городить огород из ШИМ или кнопки, требуется простой вариант, лёгкие схемки не возбраняются

То есть неисправность устранена?

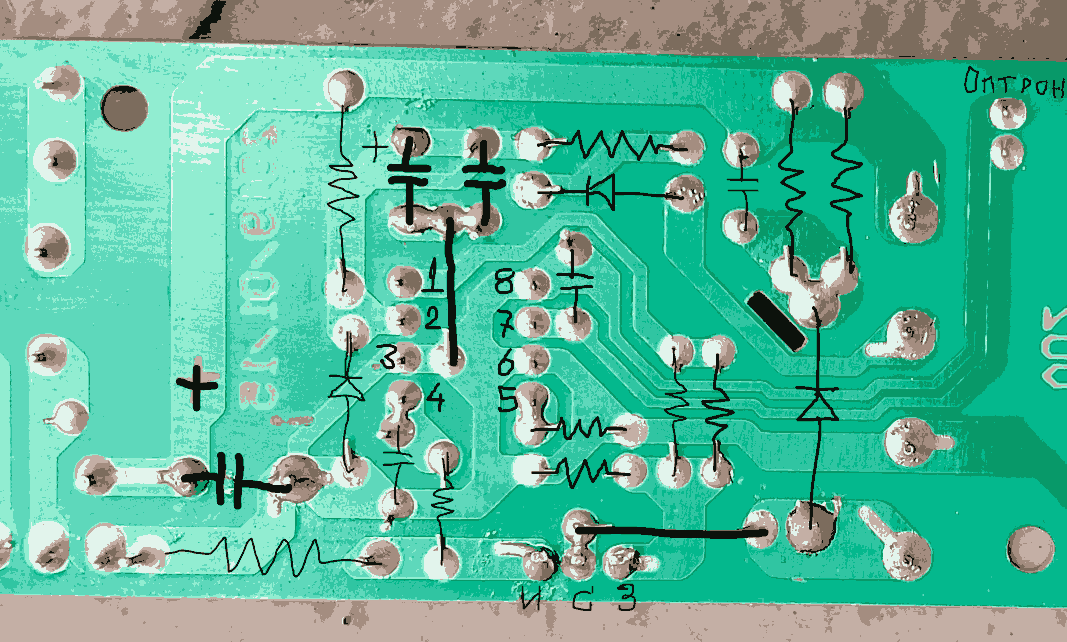

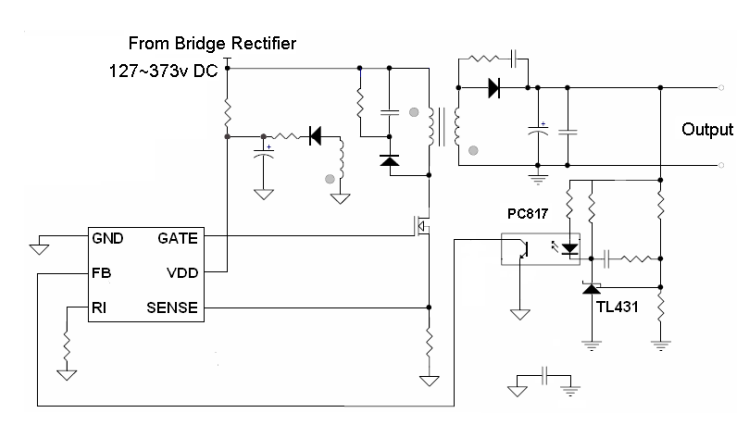

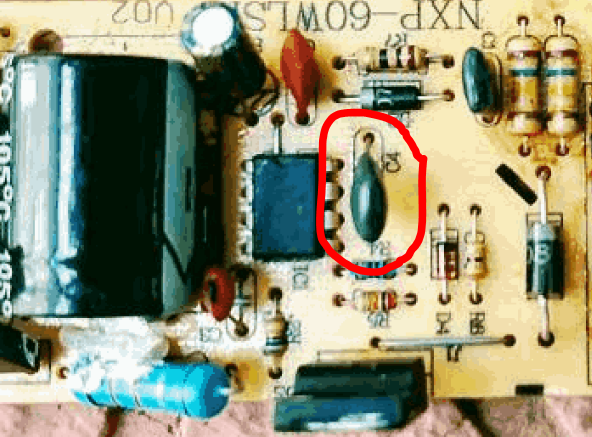

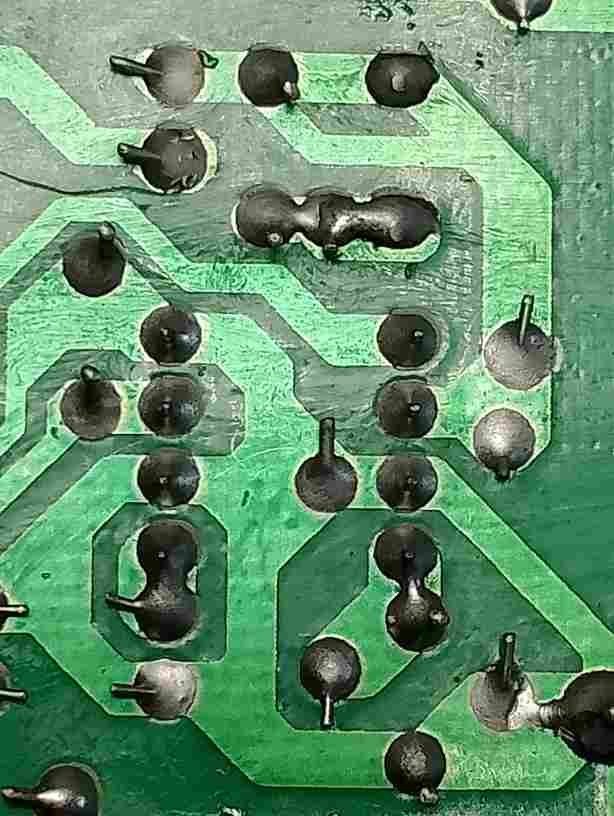

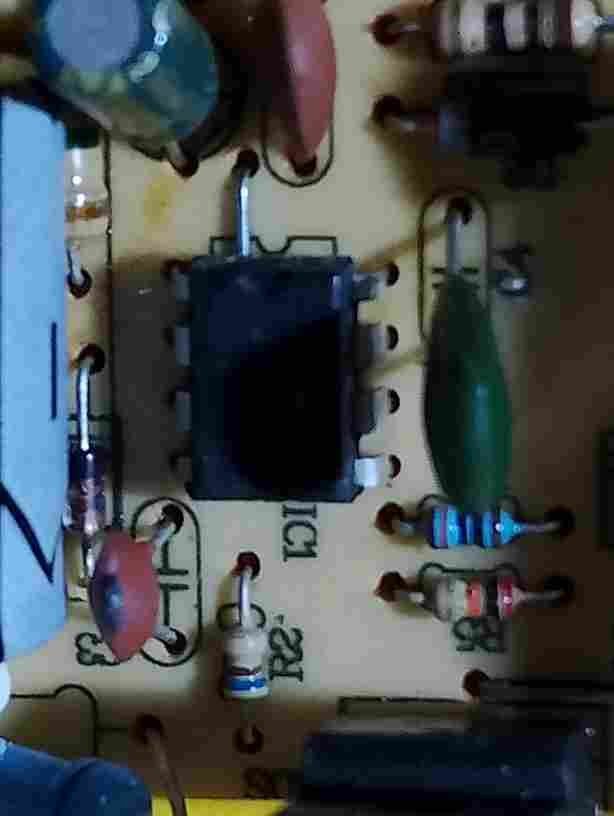

Вот что за пЁс закрался на место R16.

Приветствую! Нужна ваша помощь не могу разобраться почему может греться транзистор VT5 в этом аппарате. Схему приложил. Пробовал ставить VT5 в металле, правда с буквой Б (в металле с А у меня нет) раскаляется градусов до 60. В пластике КТ3102A, то же самое греется. Пробовал менять КУ этого транзистора все равно греется. Почему? Куда смотреть что искать? Какие режимы и где измерить? Усилитель работает нормально за исключением этого транзистора. Там наверное не спроста стоит КТ3102 с буквой А. Ставить пробовал транзистор КТ3102А с КУ по приборам 163. Так же пробовал ставить больше КТ3102Б,В, с КУ = 200 - 400 все равно греется. Из твиков(модернизаций): 1 - Стоит ОУ в металле 544УД1 и поднято напряжение её питания, так как пробовал ставить 574УД1, не завелась возбуждается. Напряжение питания так и оставил +/-12 V, но транзистор грелся и до переделки так что увеличенное питание не влияет было кстати +/-10V, так оставлю хуже не будет. 2 - все транзисторы КТ3102 с буквой Б в металле. Так как аппарат был подпаленный, заменил все на металл. Все остальное без изменений, в соответствии со схемой. Соседний канал в живой транзистор VT5 холодный. Что искать?

На глаза попалась, потому и вспомнилась).

А чегой-то вдруг через 10 лет про неё вспомнили? Какие-то новые соображения? Мысль не уловил.

А, нашел ту схему). Про нее здесь уже упоминали: автор Блин С., 3-х полосный кроссовер на К140УД8. Радио1997-12, с.16,17

А откуда схема? Прям дежавю какое-то.. Буквально вчера смотрел такую же схему, только на других ОУ. И здесь уровень НЧ и ВЧ подстраивается под СЧ, а в виденной мной — подстройка под уровень НЧ сделана. Хотя, думаю, этот момент непринципиален). И еще какой-то подстроечник был.. Попробую найти С дискретной регулировкой — классная идея. Два галетника по 4 направления? Или на кнопках?

Эту схему делал в далеких 80-х годах. Только с дискретным регулированием частот разделения и добавкой линейных индикаторов уровня по всем трем полосам и обеим каналом. Музыканты говорили что звучит лучше чем многие другие...

Единственное, что достоверно известно, - что прошло десять лет.

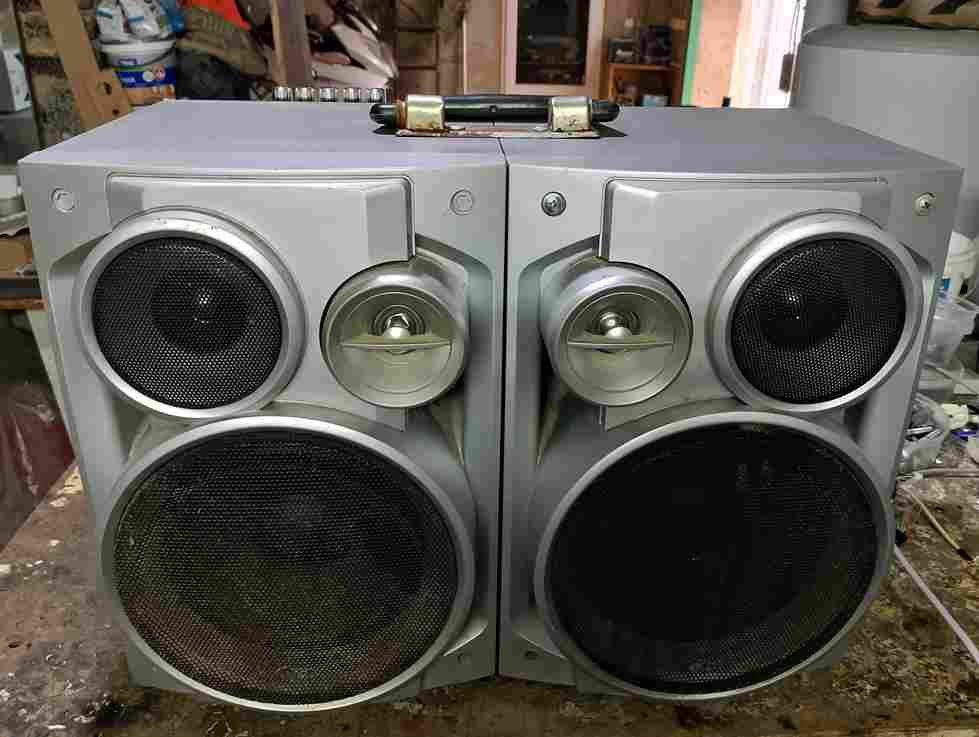

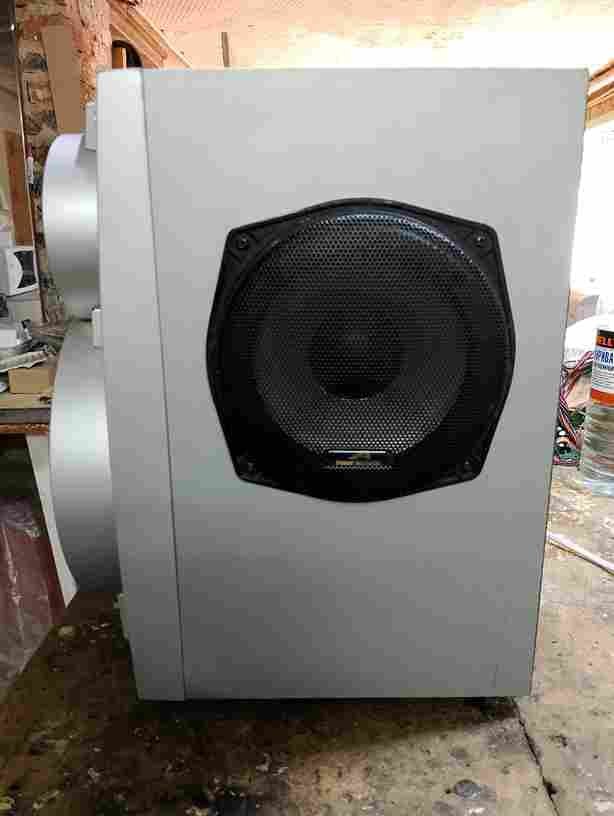

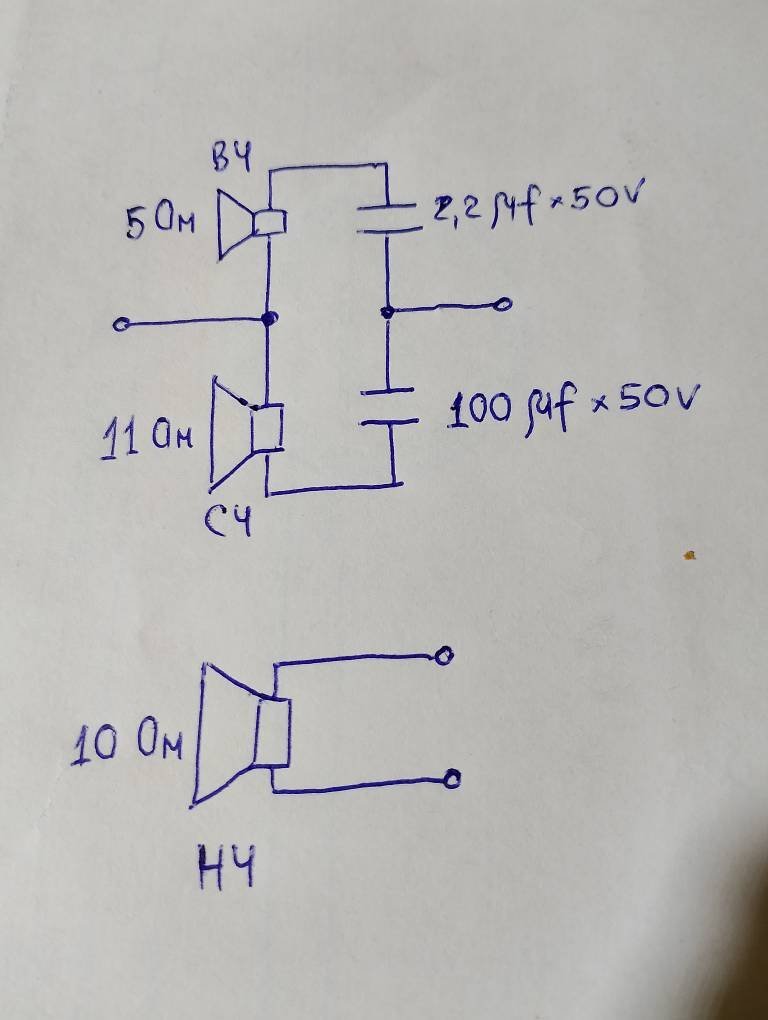

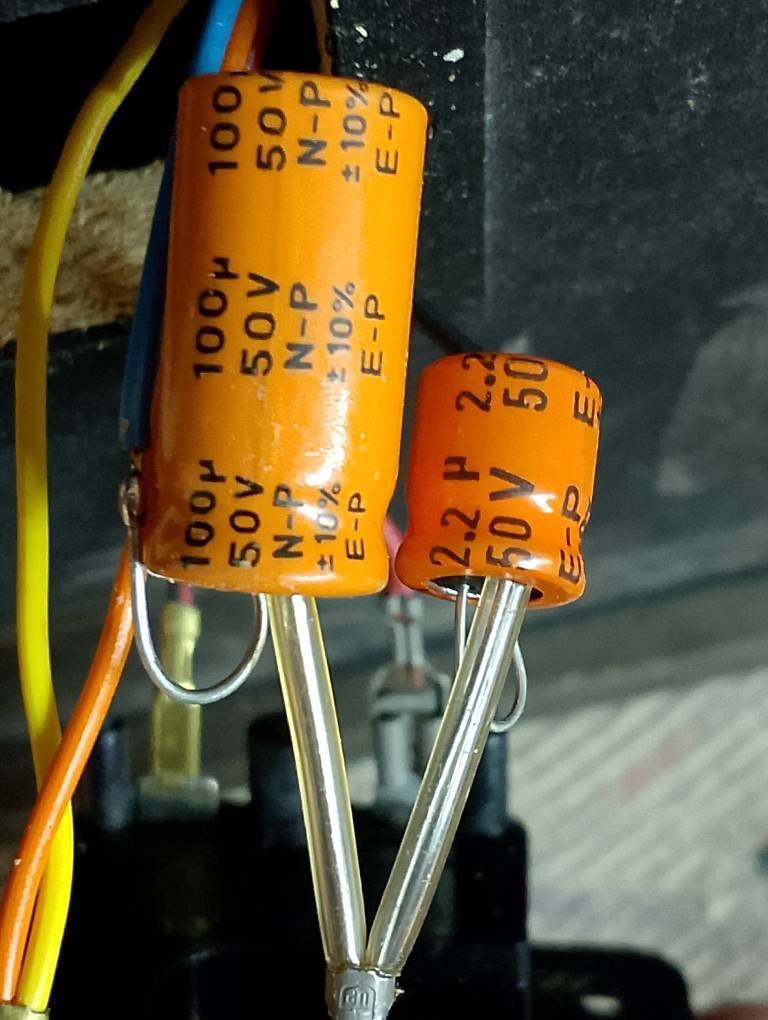

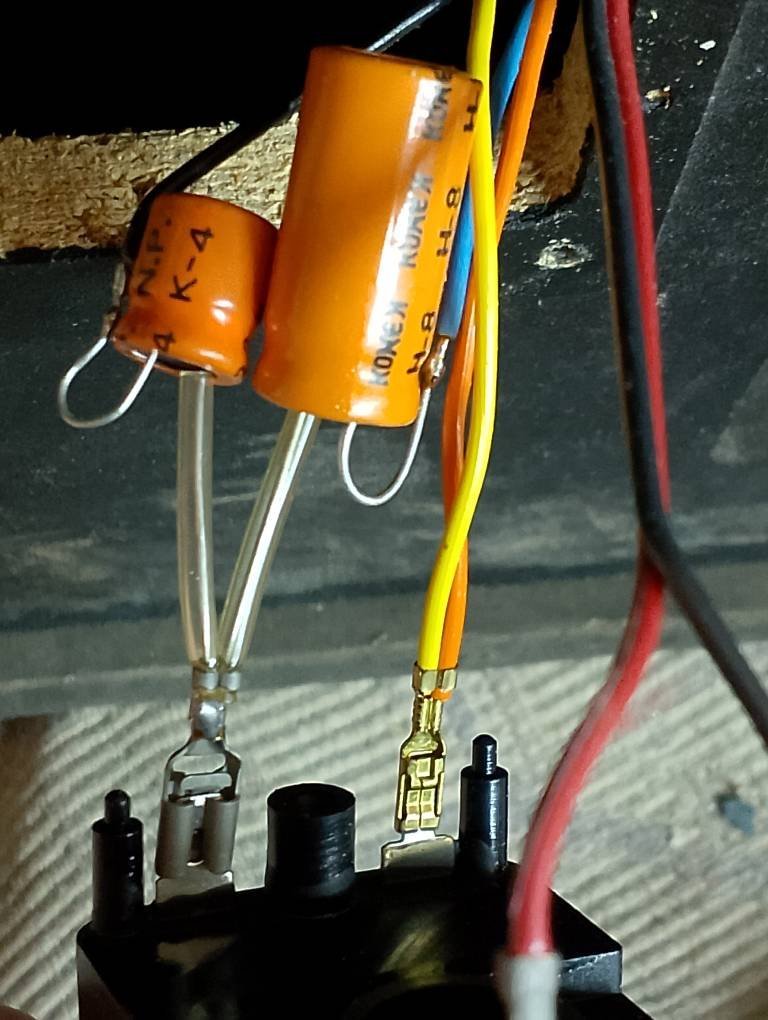

а чем по итогу закончилась эпопея с резисторами в вч фильтре?
